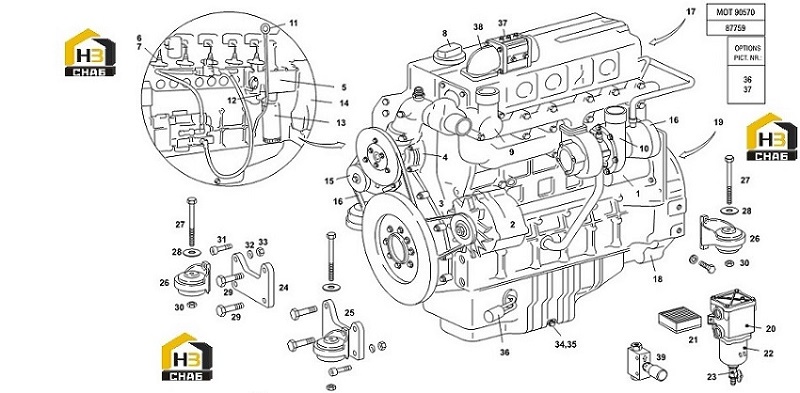

Двигатель khd bf 6m 1013 ecp

← Стеклоочиститель и омыватель стекла Муфта гибкая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEALING KIT

Каталожный номер:75897

Комплект:1

Примечание:

№ на схеме:1

Наименование:STARTER MOTOR

Каталожный номер:83450

Комплект:1

Примечание:

№ на схеме:1

Наименование:ADJUSTING PART

Каталожный номер:90833

Комплект:1

Примечание:

№ на схеме:1

Наименование:ENGINE OIL PRESSURE PICK-UP

Каталожный номер:86815

Комплект:1

Примечание:

№ на схеме:1

Наименование:CONTROL UNIT (EMR2)

Каталожный номер:92753

Комплект:1

Примечание:

№ на схеме:1

Наименование:TACHO GENERATOR

Каталожный номер:88262

Комплект:1

Примечание:

№ на схеме:1

Наименование:SHUTDOWN DEVICE

Каталожный номер:88327

Комплект:6

Примечание:

№ на схеме:1

Наименование:WIPER RING

Каталожный номер:75898

Комплект:1

Примечание:

№ на схеме:1

Наименование:ENGINE KHD BF6M 1013 ECP

Каталожный номер:90570

Комплект:1

Примечание:

№ на схеме:2

Наименование:GENERATOR 55A

Каталожный номер:88329

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:GENERATOR 80A -WINTER KIT

Каталожный номер:90614

Комплект:1

Примечание:

№ на схеме:3

Наименование:V-BELT

Каталожный номер:81406

Комплект:1

Примечание:

№ на схеме:4

Наименование:COOLING FLUID PUMP

Каталожный номер:75893

Комплект:1

Примечание:

№ на схеме:5

Наименование:LUBE OIL COOLER

Каталожный номер:81411

Комплект:1

Примечание:

№ на схеме:6

Наименование:INJECTION PUMP

Каталожный номер:83404

Комплект:6

Примечание:

№ на схеме:7

Наименование:INJECTOR, COMPL.

Каталожный номер:81415

Комплект:6

Примечание:

№ на схеме:7.1

Наименование:NOZZLE ELEMENT

Каталожный номер:81416

Комплект:1

Примечание:

№ на схеме:7.2

Наименование:SEAL RING

Каталожный номер:75900

Комплект:6

Примечание:

№ на схеме:8

Наименование:FILLER CAP

Каталожный номер:75891

Комплект:1

Примечание:

№ на схеме:9

Наименование:THERMOSTAT (COOLANT)

Каталожный номер:81410

Комплект:1

Примечание:

№ на схеме:10

Наименование:TURBOCHARGER

Каталожный номер:83405

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:REPAIR KIT F.TURBOCHARGER

Каталожный номер:81408

Комплект:1

Примечание:

№ на схеме:10.2

Наименование:CORE ASSY

Каталожный номер:81409

Комплект:1

Примечание:

№ на схеме:11

Наименование:OIL DIPSTICK

Каталожный номер:81413

Комплект:1

Примечание:

№ на схеме:11.1

Наименование:O-RING

Каталожный номер:62086

Комплект:1

Примечание:

№ на схеме:13

Наименование:ENGINE OIL FILTER ELEMENT

Каталожный номер:43611

Комплект:1

Примечание:

№ на схеме:14

Наименование:FUEL FILTER

Каталожный номер:79782

Комплект:1

Примечание:

№ на схеме:15

Наименование:FUEL PUMP

Каталожный номер:81403

Комплект:1

Примечание:

№ на схеме:16

Наименование:V-BELT

Каталожный номер:89209

Комплект:1

Примечание:

№ на схеме:17

Наименование:SPEED GOVERNOR

Каталожный номер:81418

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOUSING

Каталожный номер:81417

Комплект:1

Примечание:

№ на схеме:19

Наименование:FLYWHEEL

Каталожный номер:81414

Комплект:1

Примечание:

№ на схеме:19.1

Наименование:RING GEAR

Каталожный номер:34655

Комплект:1

Примечание:

№ на схеме:20

Наименование:WATER TRAP CPL

Каталожный номер:89126

Комплект:1

Примечание:

№ на схеме:20.1

Наименование:HEATED WATER TRAP CPL

Каталожный номер:90568

Комплект:1

Примечание:

№ на схеме:20.2

Наименование:SEALING KIT

Каталожный номер:89128

Комплект:1

Примечание:

№ на схеме:20.3

Наименование:SEAL-RING

Каталожный номер:88979

Комплект:2

Примечание:

№ на схеме:21

Наименование:FILTER PART

Каталожный номер:89127

Комплект:1

Примечание:

№ на схеме:22

Наименование:INSPECTION GLASS

Каталожный номер:401671

Комплект:1

Примечание:

№ на схеме:22.1

Наименование:O-RING

Каталожный номер:401670

Комплект:1

Примечание:

№ на схеме:23

Наименование:DRAIN COCK

Каталожный номер:401672

Комплект:1

Примечание:

№ на схеме:24

Наименование:ENGINE MOUNTING LHS

Каталожный номер:81420

Комплект:1

Примечание:

№ на схеме:25

Наименование:ENGINE MOUNTING RHS

Каталожный номер:81421

Комплект:1

Примечание:

№ на схеме:26

Наименование:ENGINE SUPPORT

Каталожный номер:74321

Комплект:4

Примечание:

№ на схеме:27

Наименование:HEX.HEAD BOLT

Каталожный номер:20002

Комплект:4

Примечание:

№ на схеме:28

Наименование:WASHER

Каталожный номер:10421

Комплект:4

Примечание:

№ на схеме:29

Наименование:HEX.HEAD BOLT

Каталожный номер:92306

Комплект:4

Примечание:

№ на схеме:30

Наименование:SELF-LOCKING NUT

Каталожный номер:10309

Комплект:4

Примечание:

№ на схеме:31

Наименование:HEXAGON BOLT

Каталожный номер:26187

Комплект:4

Примечание:

№ на схеме:34

Наименование:SEAL RING

Каталожный номер:89292

Комплект:2

Примечание:

№ на схеме:35

Наименование:SCREW PLUG

Каталожный номер:89293

Комплект:2

Примечание:

№ на схеме:35.1

Наименование:OPTIONAL EQUIPMENT

Каталожный номер:-

Комплект:0

Примечание:

№ на схеме:36

Наименование:PREHEATER

Каталожный номер:88764

Комплект:1

Примечание:

№ на схеме:36.1

Наименование:CONNECTING KIT

Каталожный номер:88765

Комплект:1

Примечание:

№ на схеме:36.2

Наименование:EXTENSION 2M

Каталожный номер:53719

Комплект:1

Примечание:

№ на схеме:36.3

Наименование:EXTENSION 1M

Каталожный номер:53718

Комплект:2

Примечание:

№ на схеме:36.4

Наименование:DOUBLE CLAMP

Каталожный номер:53717

Комплект:2

Примечание:

№ на схеме:37

Наименование:HEATING FLANGE

Каталожный номер:88326

Комплект:1

Примечание:

№ на схеме:37.1

Наименование:GASKET

Каталожный номер:89306

Комплект:2

Примечание:

№ на схеме:37.2

Наименование:LEAD

Каталожный номер:89810

Комплект:1

Примечание:

№ на схеме:37.3

Наименование:PLUG-IN CONNECTOR

Каталожный номер:89331

Комплект:1

Примечание:

№ на схеме:39

Наименование:FUEL PUMP

Каталожный номер:88247

Комплект:1

Примечание:
