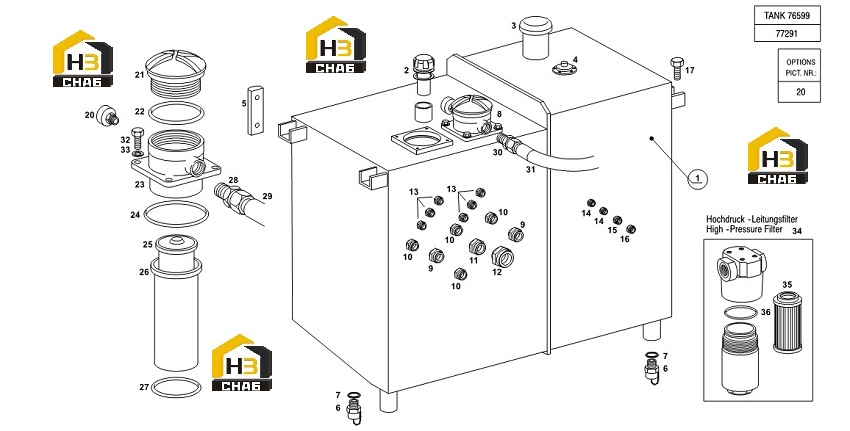

Бак топливный и гидравлический

← Цилиндр домкрата Опора передней оси →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HYDRAULIC-OIL AND FEUL TANK

Каталожный номер:76599

Комплект:1

Примечание:

№ на схеме:2

Наименование:FILLER AND BREATHER FILTER

Каталожный номер:50821

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:COUNTERSUNK SCREW

Каталожный номер:26988

Комплект:6

Примечание:

№ на схеме:3

Наименование:FILLER CAP

Каталожный номер:21788

Комплект:1

Примечание:

№ на схеме:3.1

Наименование:FILLER STRAINER

Каталожный номер:21786

Комплект:1

Примечание:

№ на схеме:4

Наименование:DIP TUBE TRANSMITTER

Каталожный номер:78090

Комплект:1

Примечание:

№ на схеме:4.1

Наименование:COUNTERSUNK SCREW

Каталожный номер:49456

Комплект:6

Примечание:

№ на схеме:5

Наименование:OIL INSPECT. GLASS

Каталожный номер:76276

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:SEALING KIT -NBR

Каталожный номер:88319

Комплект:1

Примечание:

№ на схеме:6

Наименование:OIL DRAIN

Каталожный номер:61140

Комплект:2

Примечание:

№ на схеме:6.1

Наименование:COUPLING PIECE

Каталожный номер:60824

Комплект:1

Примечание:

№ на схеме:7

Наименование:SEAL RING

Каталожный номер:37940

Комплект:1

Примечание:

№ на схеме:8

Наименование:RETURN FILTER CPL

Каталожный номер:10318

Комплект:2

Примечание:

№ на схеме:8.1

Наименование:FILTER ELEMENT (RETURN FILTER)

Каталожный номер:10323

Комплект:2

Примечание:

№ на схеме:8.2

Наименование:O-RING

Каталожный номер:10317

Комплект:2

Примечание:

№ на схеме:9

Наименование:WELD-ON SOCKET

Каталожный номер:47449

Комплект:1

Примечание:

№ на схеме:10

Наименование:WELD-ON SOCKET

Каталожный номер:47448

Комплект:3

Примечание:

№ на схеме:11

Наименование:WELD-ON SOCKET

Каталожный номер:47450

Комплект:1

Примечание:

№ на схеме:12

Наименование:WELD-ON SOCKET

Каталожный номер:47451

Комплект:1

Примечание:

№ на схеме:13

Наименование:WELD-ON SOCKET

Каталожный номер:47446

Комплект:6

Примечание:

№ на схеме:14

Наименование:WELD-ON SOCKET

Каталожный номер:47442

Комплект:2

Примечание:

№ на схеме:15

Наименование:WELD-ON SOCKET

Каталожный номер:47444

Комплект:1

Примечание:

№ на схеме:16

Наименование:WELD-ON SOCKET

Каталожный номер:47445

Комплект:1

Примечание:

№ на схеме:17

Наименование:HEX.HEAD SCREW

Каталожный номер:20041

Комплект:4

Примечание:

№ на схеме:20

Наименование:PRESSURE GAUGE

Каталожный номер:65023

Комплект:2

Примечание:

№ на схеме:20.1

Наименование:SCREW JOINT

Каталожный номер:65448

Комплект:2

Примечание:

№ на схеме:20.2

Наименование:SLEEVE

Каталожный номер:10241

Комплект:2

Примечание:

№ на схеме:21

Наименование:FILTER COVER

Каталожный номер:10319

Комплект:2

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:10320

Комплект:2

Примечание:

№ на схеме:23

Наименование:FILTER BODY

Каталожный номер:10321

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:10317

Комплект:2

Примечание:

№ на схеме:25

Наименование:FILTER ELEMENT (RETURN FILTER)

Каталожный номер:10323

Комплект:2

Примечание:

№ на схеме:26

Наименование:FILTER TUBE

Каталожный номер:10324

Комплект:2

Примечание:

№ на схеме:27

Наименование:O-RING

Каталожный номер:10325

Комплект:2

Примечание:

№ на схеме:28

Наименование:SCREW-IN NIPPLE

Каталожный номер:48268

Комплект:1

Примечание:

№ на схеме:29

Наименование:HYDRAULIC HOSE

Каталожный номер:65304

Комплект:1

Примечание:

№ на схеме:30

Наименование:SCREW-IN NIPPLE

Каталожный номер:48268

Комплект:1

Примечание:

№ на схеме:31

Наименование:HYDRAULIC HOSE

Каталожный номер:22121

Комплект:1

Примечание:

№ на схеме:34

Наименование:HIGH-PRESSURE FILTER

Каталожный номер:85673

Комплект:1

Примечание:

№ на схеме:35

Наименование:FILTER ELEMENT (HIGH PR.FILT.)

Каталожный номер:85674

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-RING

Каталожный номер:59232

Комплект:1

Примечание:
