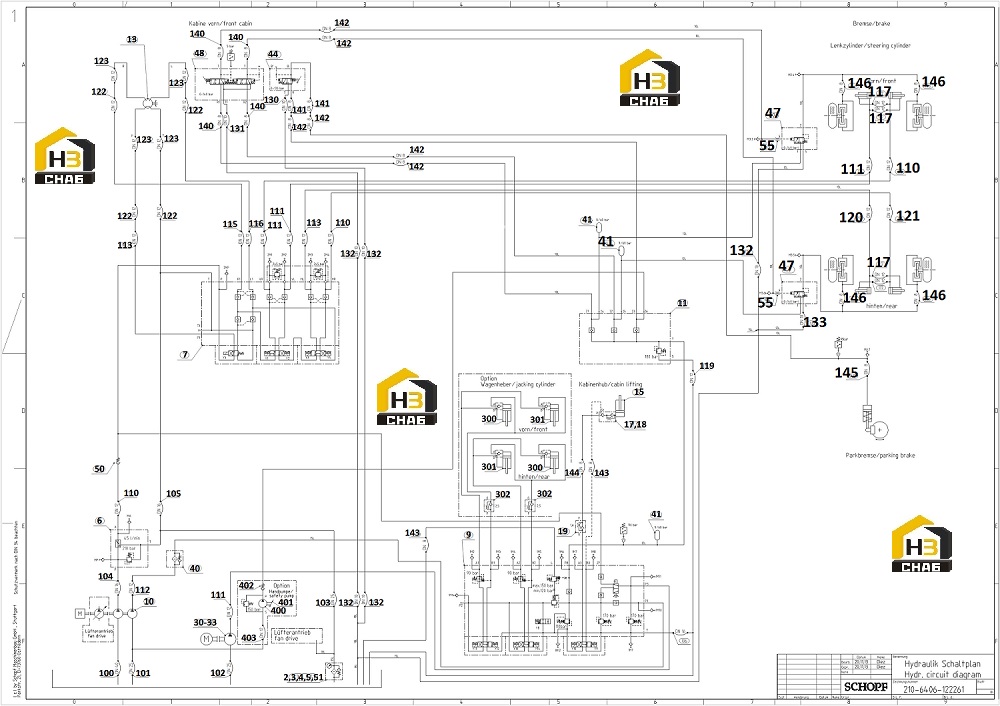

Система гидравлическая f210

← Система привода вентилятора f210 Тяга буксировочная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:O-RING 126X4

Каталожный номер:10317

Комплект:1

Примечание:

№ на схеме:3

Наименование:RETURN FILTER CPL

Каталожный номер:115124

Комплект:1

Примечание:

№ на схеме:3.1

Наименование:FILTER PART

Каталожный номер:115131

Комплект:1

Примечание:

№ на схеме:4

Наименование:HEX.HEAD SCREW

Каталожный номер:10211

Комплект:4

Примечание:

№ на схеме:5

Наименование:SEAL RING

Каталожный номер:10327

Комплект:4

Примечание:

№ на схеме:6

Наименование:CONTROL BLOCK -STEERING PUMP

Каталожный номер:85030

Комплект:1

Примечание:

№ на схеме:7

Наименование:CONTROL BLOCK -STEERING

Каталожный номер:122259

Комплект:1

Примечание:

№ на схеме:9

Наименование:CONTROL BLOCK -CABIN LIFTING

Каталожный номер:85027

Комплект:1

Примечание:

№ на схеме:10

Наименование:HYDRAILIC DOUBLE PUMP

Каталожный номер:106033

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:O-RING

Каталожный номер:76959

Комплект:1

Примечание:

№ на схеме:11

Наименование:PROTECTIVE VALVE (3 CIRC.)

Каталожный номер:35718

Комплект:1

Примечание:

№ на схеме:13

Наименование:STEERING UNIT OSPB 315

Каталожный номер:10207

Комплект:1

Примечание:

№ на схеме:15

Наименование:HYDR. CYLINDER-CABIN LIFT

Каталожный номер:89028

Комплект:1

Примечание:

№ на схеме:15.1

Наименование:SEALING KIT

Каталожный номер:89228

Комплект:1

Примечание:

№ на схеме:17

Наименование:CHECK VALVE

Каталожный номер:70416

Комплект:1

Примечание:

№ на схеме:18

Наименование:REDUCING PIPE

Каталожный номер:82052

Комплект:1

Примечание:

№ на схеме:19

Наименование:FLOW-THROTTLE AND CHECK VALVE

Каталожный номер:73563

Комплект:1

Примечание:

№ на схеме:30

Наименование:ELECTRO HYDRO PUMP CPL

Каталожный номер:79099

Комплект:1

Примечание:

№ на схеме:30.1

Наименование:HYDRAULIC PUMP

Каталожный номер:81427

Комплект:1

Примечание:

№ на схеме:30.2

Наименование:DC MOTOR CPL

Каталожный номер:81428

Комплект:1

Примечание:

№ на схеме:31

Наименование:RETAINER

Каталожный номер:79361

Комплект:1

Примечание:

№ на схеме:32

Наименование:BASE

Каталожный номер:79362

Комплект:1

Примечание:

№ на схеме:33

Наименование:HEX.HEAD SCREW

Каталожный номер:20062

Комплект:2

Примечание:

№ на схеме:40

Наименование:HIGH-PRESSURE FILTER

Каталожный номер:85673

Комплект:1

Примечание:

№ на схеме:40.1

Наименование:FILTER ELEMENT (HIGH PR.FILT.)

Каталожный номер:85674

Комплект:1

Примечание:

№ на схеме:40.2

Наименование:O-RING

Каталожный номер:59232

Комплект:1

Примечание:

№ на схеме:41

Наименование:DIAPHRAGM ACCUMULATOR

Каталожный номер:61037

Комплект:3

Примечание:

№ на схеме:44

Наименование:HAND BRAKE VALVE

Каталожный номер:106641

Комплект:1

Примечание:

№ на схеме:47

Наименование:RELAY VALVE

Каталожный номер:69768

Комплект:2

Примечание:

№ на схеме:48

Наименование:FOOT BRAKE VALVE

Каталожный номер:76516

Комплект:1

Примечание:

№ на схеме:50

Наименование:CHECK VALVE

Каталожный номер:54400

Комплект:1

Примечание:

№ на схеме:51

Наименование:PRESSURE GAUGE

Каталожный номер:65023

Комплект:1

Примечание:

№ на схеме:55

Наименование:WASHER

Каталожный номер:316593

Комплект:2

Примечание:

№ на схеме:55.1

Наименование:HYDRAULIC HOSES -KIT

Каталожный номер:109177

Комплект:1

Примечание:

№ на схеме:100

Наименование:HYDRAULIC HOSE

Каталожный номер:108692

Комплект:1

Примечание:

№ на схеме:101

Наименование:HYDRAULIC HOSE

Каталожный номер:108609

Комплект:1

Примечание:

№ на схеме:102

Наименование:HYDRAULIC HOSE

Каталожный номер:108637

Комплект:1

Примечание:

№ на схеме:103

Наименование:HYDRAULIC HOSE

Каталожный номер:62724

Комплект:1

Примечание:

№ на схеме:104

Наименование:HYDRAULIC HOSE

Каталожный номер:108419

Комплект:1

Примечание:

№ на схеме:105

Наименование:HYDRAULIC HOSE

Каталожный номер:74802

Комплект:1

Примечание:

№ на схеме:106

Наименование:HYDRAULIC HOSE

Каталожный номер:108639

Комплект:1

Примечание:

№ на схеме:110

Наименование:HYDRAULIC HOSE

Каталожный номер:78534

Комплект:2

Примечание:

№ на схеме:111

Наименование:HYDRAULIC HOSE

Каталожный номер:82803

Комплект:4

Примечание:

№ на схеме:112

Наименование:HYDRAULIC HOSE

Каталожный номер:79866

Комплект:1

Примечание:

№ на схеме:113

Наименование:HYDRAULIC HOSE

Каталожный номер:58059

Комплект:2

Примечание:

№ на схеме:115

Наименование:HYDRAULIC HOSE

Каталожный номер:92822

Комплект:1

Примечание:

№ на схеме:116

Наименование:HYDRAULIC HOSE

Каталожный номер:71572

Комплект:1

Примечание:

№ на схеме:117

Наименование:HYDRAULIC HOSE

Каталожный номер:83875

Комплект:4

Примечание:

№ на схеме:118

Наименование:HYDRAULIC HOSE

Каталожный номер:73574

Комплект:1

Примечание:

№ на схеме:119

Наименование:HYDRAULIC HOSE

Каталожный номер:61923

Комплект:1

Примечание:

№ на схеме:120

Наименование:HYDRAULIC HOSE

Каталожный номер:108638

Комплект:1

Примечание:

№ на схеме:121

Наименование:HYDRAULIC HOSE

Каталожный номер:42380

Комплект:1

Примечание:

№ на схеме:122

Наименование:HYDRAULIC HOSE

Каталожный номер:14373

Комплект:4

Примечание:

№ на схеме:123

Наименование:HYDRAULIK HOSE

Каталожный номер:95355

Комплект:4

Примечание:

№ на схеме:130

Наименование:HYDRAULIC HOSE

Каталожный номер:60105

Комплект:1

Примечание:

№ на схеме:131

Наименование:HYDRAULIC HOSE

Каталожный номер:74406

Комплект:1

Примечание:

№ на схеме:132

Наименование:HYDRAULIC HOSE

Каталожный номер:69779

Комплект:5

Примечание:

№ на схеме:133

Наименование:HYDRAULIC HOSE

Каталожный номер:63092

Комплект:1

Примечание:

№ на схеме:140

Наименование:HYDRAULIC HOSE

Каталожный номер:61662

Комплект:4

Примечание:

№ на схеме:141

Наименование:HYDRAULIC HOSE

Каталожный номер:108605

Комплект:2

Примечание:

№ на схеме:142

Наименование:HYDRAULIC HOSE

Каталожный номер:60725

Комплект:6

Примечание:

№ на схеме:143

Наименование:HYDRAULIC HOSE

Каталожный номер:41950

Комплект:2

Примечание:

№ на схеме:144

Наименование:HYDRAULIC HOSE

Каталожный номер:314414

Комплект:1

Примечание:

№ на схеме:145

Наименование:HYDRAULIC HOSE

Каталожный номер:58503

Комплект:1

Примечание:

№ на схеме:146

Наименование:HYDRAULIC HOSE

Каталожный номер:24473

Комплект:4

Примечание:

№ на схеме:400

Наименование:HAND PUMP

Каталожный номер:69132

Комплект:1

Примечание:

№ на схеме:401

Наименование:HAND LEVER

Каталожный номер:69848

Комплект:1

Примечание:

№ на схеме:402

Наименование:CHECK VALVE

Каталожный номер:54397

Комплект:1

Примечание:

№ на схеме:403

Наименование:HYDRAULIC HOSE

Каталожный номер:86986

Комплект:1

Примечание:
