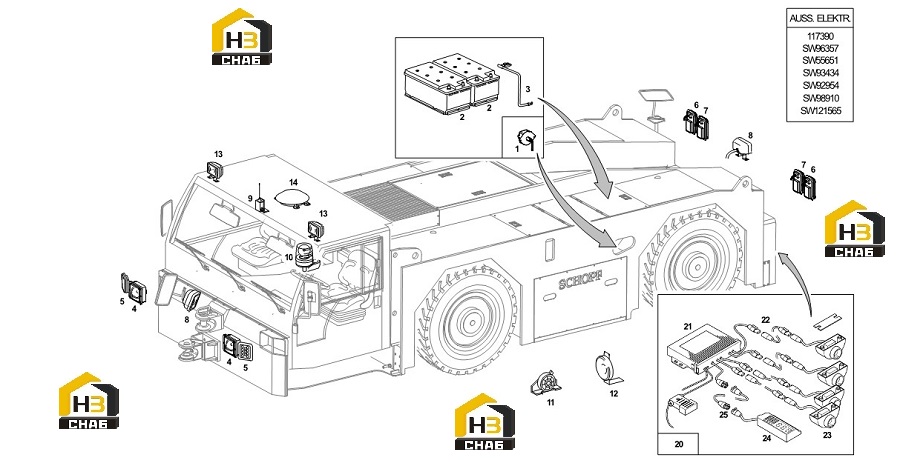

Система электрики

← Система отопления (часть2) Комплектующие →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BATTERY MASTER SWITCH

Каталожный номер:119434

Комплект:1

Примечание:

№ на схеме:2

Наименование:BATTERY 12V/143AH

Каталожный номер:13151

Комплект:2

Примечание:

№ на схеме:2.1

Наименование:BATTERY TERMINAL PLUS

Каталожный номер:13347

Комплект:2

Примечание:

№ на схеме:2.2

Наименование:BATTERY TERMINAL MINUS

Каталожный номер:13348

Комплект:1

Примечание:

№ на схеме:3

Наименование:BATTERY GROUND STRAP 300mm

Каталожный номер:19382

Комплект:1

Примечание:

№ на схеме:4

Наименование:HEADLIGHT R/H DIP

Каталожный номер:41715

Комплект:2

Примечание:

№ на схеме:4.1

Наименование:LIGHT BULB 24V 75/70W

Каталожный номер:59334

Комплект:2

Примечание:

№ на схеме:4.2

Наименование:LIGHT BULB 24V 4W

Каталожный номер:19349

Комплект:2

Примечание:

№ на схеме:4.3

Наименование:FLAT PLUG

Каталожный номер:203266

Комплект:2

Примечание:

№ на схеме:5

Наименование:BLINKER LIGHT (LED) CPL

Каталожный номер:103690

Комплект:2

Примечание:

№ на схеме:5.1

Наименование:BLINKER LIGHT (LED)

Каталожный номер:102006

Комплект:2

Примечание:

№ на схеме:5.2

Наименование:INSTALLATION FRAME

Каталожный номер:103296

Комплект:2

Примечание:

№ на схеме:6

Наименование:STOP/POSITION LIGHT CPL

Каталожный номер:103689

Комплект:2

Примечание:

№ на схеме:6.1

Наименование:STOP/POSITON LIGHT

Каталожный номер:102007

Комплект:2

Примечание:

№ на схеме:7

Наименование:BACK-UP LIGHT CPL

Каталожный номер:103688

Комплект:2

Примечание:

№ на схеме:7.1

Наименование:BACK-UP LIGHT

Каталожный номер:102008

Комплект:2

Примечание:

№ на схеме:7.2

Наименование:INSTALLATION FRAME

Каталожный номер:103296

Комплект:2

Примечание:

№ на схеме:8

Наименование:WORK LAMP

Каталожный номер:96356

Комплект:2

Примечание:

№ на схеме:8.1

Наименование:LIGHT BULB H3 24V/70W

Каталожный номер:13183

Комплект:2

Примечание:

№ на схеме:9

Наименование:SENSOR SWITCH

Каталожный номер:19461

Комплект:1

Примечание:

№ на схеме:9.1

Наименование:SUPPORT FOR ROOF SENSOR

Каталожный номер:43956

Комплект:1

Примечание:

№ на схеме:10

Наименование:ROTATING BEACON

Каталожный номер:93431

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:LIGHT BULB 24V 70W (H1)

Каталожный номер:19341

Комплект:1

Примечание:

№ на схеме:10.2

Наименование:LENS YELLOW + GASKET

Каталожный номер:92356

Комплект:1

Примечание:

№ на схеме:10.3

Наименование:BRACKET

Каталожный номер:80295

Комплект:1

Примечание:

№ на схеме:11

Наименование:ELECTRIC SIGNAL DEVICE

Каталожный номер:92953

Комплект:1

Примечание:

№ на схеме:12

Наименование:DISC TYPE HORN

Каталожный номер:13191

Комплект:1

Примечание:

№ на схеме:13

Наименование:WORK LAMP

Каталожный номер:96356

Комплект:2

Примечание:

№ на схеме:13.1

Наименование:LIGHT BULB H3 24V/70W

Каталожный номер:13183

Комплект:2

Примечание:

№ на схеме:13.2

Наименование:BRACKET

Каталожный номер:98354

Комплект:2

Примечание:

№ на схеме:14

Наименование:ROOF FAN

Каталожный номер:19541

Комплект:1

Примечание:

№ на схеме:14.1

Наименование:COLLAR FOR FAN

Каталожный номер:26766

Комплект:1

Примечание:

№ на схеме:14.2

Наименование:ELECTRIC MOTOR FOR FAN

Каталожный номер:44912

Комплект:1

Примечание:

№ на схеме:20

Наименование:PARKING AID -ASSEMBLY

Каталожный номер:102487

Комплект:1

Примечание:

№ на схеме:21

Наименование:CONTROL UNIT -PARKING AID

Каталожный номер:101679

Комплект:1

Примечание:

№ на схеме:22

Наименование:SENSOR EXTENSION CABLE

Каталожный номер:101682

Комплект:4

Примечание:

№ на схеме:23

Наименование:ULTRASONIC SENSOR -PARKING AID

Каталожный номер:101680

Комплект:4

Примечание:

№ на схеме:24

Наименование:DISPLAY -PARKING AID

Каталожный номер:101681

Комплект:1

Примечание:

№ на схеме:25

Наименование:DISPLAY EXTENSION CABLE

Каталожный номер:101683

Комплект:1

Примечание:
