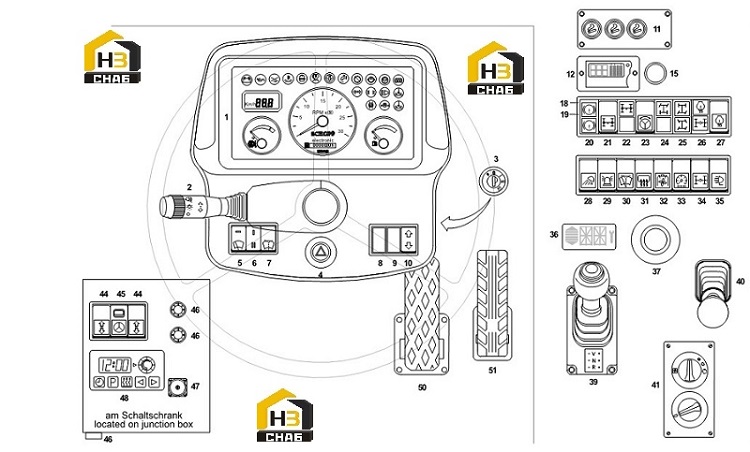

Панель приборная

← Кабина и оборудование Стеклоочиститель и омыватель стекла →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INDICATORS

Каталожный номер:92850

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:LIGHT BULB 24V 1,2W

Каталожный номер:96292

Комплект:18

Примечание:

№ на схеме:1.2

Наименование:LIGHT BULB 24V 2W

Каталожный номер:96293

Комплект:1

Примечание:

№ на схеме:2

Наименование:INDICATOR SWITCH

Каталожный номер:92856

Комплект:1

Примечание:

№ на схеме:3

Наименование:IGNITION LOCK

Каталожный номер:92611

Комплект:1

Примечание:

№ на схеме:4

Наименование:LIGHT SWITCH

Каталожный номер:92851

Комплект:1

Примечание:

№ на схеме:5

Наименование:INTERMITENT SWITCH CPL

Каталожный номер:92852

Комплект:1

Примечание:

№ на схеме:6

Наименование:INTERMITENT SWITCH CPL

Каталожный номер:92853

Комплект:1

Примечание:

№ на схеме:7

Наименование:SCREEN WASHER SWITCH CPL

Каталожный номер:92854

Комплект:1

Примечание:

№ на схеме:8

Наименование:COVER -BLACK

Каталожный номер:22312

Комплект:1

Примечание:

№ на схеме:9

Наименование:COVER -BLACK

Каталожный номер:22312

Комплект:1

Примечание:

№ на схеме:10

Наименование:SWITCH CPL

Каталожный номер:92344

Комплект:1

Примечание:

№ на схеме:11

Наименование:CIGARETTE LIGHTER

Каталожный номер:103958

Комплект:3

Примечание:

№ на схеме:12

Наименование:DISPLAY -PARKING AID

Каталожный номер:101681

Комплект:1

Примечание:

№ на схеме:15

Наименование:CONTROL LIGHT RED CPL.

Каталожный номер:105287

Комплект:1

Примечание:

№ на схеме:15.1

Наименование:CONTROL LIGHT 30 MM

Каталожный номер:105282

Комплект:1

Примечание:

№ на схеме:18

Наименование:END PIECE

Каталожный номер:55554

Комплект:6

Примечание:

№ на схеме:19

Наименование:INTERMEDIARY PIECE

Каталожный номер:55553

Комплект:13

Примечание:

№ на схеме:20

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:20.1

Наименование:SYMBOL BRAKE SYSTEM TROUBLE

Каталожный номер:59289

Комплект:1

Примечание:

№ на схеме:20.2

Наименование:SYMBOL BRAKE SYSTEM TROUBLE

Каталожный номер:59289

Комплект:1

Примечание:

№ на схеме:21

Наименование:TOGGLE SWITCH

Каталожный номер:55146

Комплект:1

Примечание:

№ на схеме:21.1

Наименование:SYMBOL DIFFERENTIAL-LOCK

Каталожный номер:63011

Комплект:1

Примечание:

№ на схеме:22

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:22.1

Наименование:SYMBOL DIFFERENTIAL-LOCK

Каталожный номер:63011

Комплект:1

Примечание:

№ на схеме:22.2

Наименование:INSERT WITHOUT SYMBOL, RED

Каталожный номер:53532

Комплект:1

Примечание:

№ на схеме:23

Наименование:TOGGLE SWITCH

Каталожный номер:55146

Комплект:1

Примечание:

№ на схеме:23.1

Наименование:SYMBOL STEERING SELECTION

Каталожный номер:53521

Комплект:1

Примечание:

№ на схеме:24

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:24.1

Наименование:SYMBOL SINGLE STEERING

Каталожный номер:62704

Комплект:1

Примечание:

№ на схеме:24.2

Наименование:INSERT WITHOUT SYMBOL BLACK

Каталожный номер:53531

Комплект:1

Примечание:

№ на схеме:25

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:25.1

Наименование:SYMBOL SINGLE STEERING

Каталожный номер:62704

Комплект:1

Примечание:

№ на схеме:25.2

Наименование:SYMBOL ALL WHEEL STEERING

Каталожный номер:62705

Комплект:1

Примечание:

№ на схеме:26

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:26.1

Наименование:SYMBOL GLOW PLUG

Каталожный номер:88510

Комплект:1

Примечание:

№ на схеме:26.2

Наименование:SYMBOL DIFFERENTIAL LOCK

Каталожный номер:53529

Комплект:1

Примечание:

№ на схеме:27

Наименование:TOGGLE SWITCH

Каталожный номер:53526

Комплект:1

Примечание:

№ на схеме:27.1

Наименование:SYMBOL GLOW PLUG

Каталожный номер:88510

Комплект:1

Примечание:

№ на схеме:28

Наименование:TOGGLE SWITCH

Каталожный номер:53526

Комплект:1

Примечание:

№ на схеме:28.1

Наименование:SYMBOL WORK LAMP

Каталожный номер:53528

Комплект:1

Примечание:

№ на схеме:29

Наименование:TOGGLE SWITCH

Каталожный номер:53526

Комплект:1

Примечание:

№ на схеме:29.1

Наименование:SYMBOL ROTARY BEACON

Каталожный номер:56289

Комплект:1

Примечание:

№ на схеме:30

Наименование:TOGGLE SWITCH

Каталожный номер:56280

Комплект:1

Примечание:

№ на схеме:30.1

Наименование:SYMBOL WINDSCREEN WIPER/WASHER

Каталожный номер:56287

Комплект:1

Примечание:

№ на схеме:31

Наименование:TOGGLE SWITCH

Каталожный номер:55146

Комплект:1

Примечание:

№ на схеме:31.1

Наименование:SYMBOL WINDOW HEATING

Каталожный номер:49245

Комплект:1

Примечание:

№ на схеме:32

Наименование:TOGGLE SWITCH

Каталожный номер:56279

Комплект:1

Примечание:

№ на схеме:32.1

Наименование:SYMBOL FEN (CEILING)

Каталожный номер:56291

Комплект:1

Примечание:

№ на схеме:33

Наименование:TOGGLE SWITCH

Каталожный номер:53526

Комплект:1

Примечание:

№ на схеме:33.1

Наименование:SYMBOL HAZARD WARNING

Каталожный номер:122306

Комплект:1

Примечание:

№ на схеме:34

Наименование:TOGGLE SWITCH

Каталожный номер:53523

Комплект:1

Примечание:

№ на схеме:34.1

Наименование:SYMBOL DIFFERENTIAL LOCK

Каталожный номер:53529

Комплект:1

Примечание:

№ на схеме:35

Наименование:TOGGLE SWITCH

Каталожный номер:53526

Комплект:1

Примечание:

№ на схеме:35.1

Наименование:SYMBOL WORK LAMP

Каталожный номер:53528

Комплект:1

Примечание:

№ на схеме:36

Наименование:DISPLAY-TRANSMISSION

Каталожный номер:88440

Комплект:1

Примечание:

№ на схеме:37

Наименование:PUSH BUTTON, RED

Каталожный номер:46978

Комплект:1

Примечание:

№ на схеме:37.1

Наименование:SWITCH ELEMENT

Каталожный номер:56509

Комплект:1

Примечание:

№ на схеме:37.2

Наименование:PLATE

Каталожный номер:105749

Комплект:1

Примечание:

№ на схеме:39

Наименование:GEAR SHIFT ASSY. VTS-3

Каталожный номер:86413

Комплект:1

Примечание:

№ на схеме:39.1

Наименование:BELLOWS

Каталожный номер:94753

Комплект:1

Примечание:

№ на схеме:40

Наименование:HAND BRAKE VALVE

Каталожный номер:106641

Комплект:1

Примечание:

№ на схеме:41

Наименование:CONTROL PANEL

Каталожный номер:81903

Комплект:1

Примечание:

№ на схеме:44

Наименование:PUSH SWITCH

Каталожный номер:65246

Комплект:2

Примечание:

№ на схеме:44.1

Наименование:SYMBOL DIRECTION INDICATOR

Каталожный номер:82244

Комплект:2

Примечание:

№ на схеме:45

Наименование:TOGGLE SWITCH

Каталожный номер:59540

Комплект:1

Примечание:

№ на схеме:45.1

Наименование:SYMBOL EMERGENCY STEERING

Каталожный номер:59294

Комплект:1

Примечание:

№ на схеме:46

Наименование:BUZZER

Каталожный номер:54184

Комплект:4

Примечание:

№ на схеме:47

Наименование:PLUG-IN CONNECTOR

Каталожный номер:83442

Комплект:1

Примечание:

№ на схеме:48

Наименование:DIGITAL TIMER 24V

Каталожный номер:63807

Комплект:1

Примечание:

№ на схеме:50

Наименование:FOOT BRAKE VALVE

Каталожный номер:76516

Комплект:1

Примечание:

№ на схеме:51

Наименование:ESF PEDAL CPL

Каталожный номер:95910

Комплект:1

Примечание:
