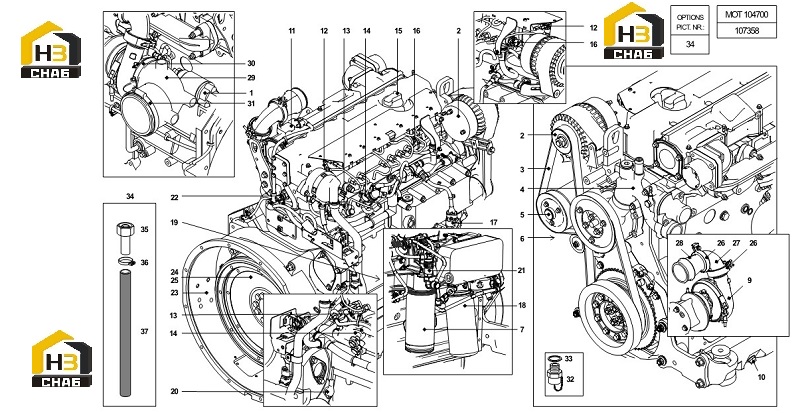

Двигатель deutz tcd 2012 l06 v02

← Комплектующие кабины Крепление двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STARTER MOTOR

Каталожный номер:106775

Комплект:1

Примечание:

№ на схеме:1

Наименование:GASKET -VALVE COVER

Каталожный номер:109542

Комплект:1

Примечание:

№ на схеме:1

Наименование:HEATER PLUG

Каталожный номер:106790

Комплект:6

Примечание:

№ на схеме:1

Наименование:RELAY

Каталожный номер:95913

Комплект:1

Примечание:

№ на схеме:1

Наименование:CONTROL UNIT -EMR3

Каталожный номер:96224

Комплект:1

Примечание:

№ на схеме:1

Наименование:SEALING KIT

Каталожный номер:113343

Комплект:1

Примечание:

№ на схеме:1

Наименование:ENGINE DEUTZ TCD 2012 L06 V02

Каталожный номер:104700

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:COVER PLATE FOR STARTER

Каталожный номер:109418

Комплект:1

Примечание:

№ на схеме:2

Наименование:GENERATOR 55A

Каталожный номер:116962

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:GENERATOR 80A

Каталожный номер:98472

Комплект:1

Примечание:

№ на схеме:3

Наименование:V-BELT FAN

Каталожный номер:113345

Комплект:1

Примечание:

№ на схеме:4

Наименование:THERMOSTAT

Каталожный номер:105837

Комплект:1

Примечание:

№ на схеме:4.1

Наименование:SEAL RING

Каталожный номер:102681

Комплект:1

Примечание:

№ на схеме:5

Наименование:COOLING FLUID PUMP

Каталожный номер:106792

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:SEAL RING

Каталожный номер:614069

Комплект:1

Примечание:

№ на схеме:6

Наименование:FUEL PUMP

Каталожный номер:113360

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPIN ON FUEL FILTER

Каталожный номер:96228

Комплект:1

Примечание:

№ на схеме:8

Наименование:TACHO GENERATOR

Каталожный номер:98645

Комплект:1

Примечание:

№ на схеме:9

Наименование:TURBOCHARGER

Каталожный номер:116960

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW PLUG

Каталожный номер:89293

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:SEAL RING

Каталожный номер:104517

Комплект:1

Примечание:

№ на схеме:11

Наименование:PRESSURE/TEMPERATURE TRANSMITTER

Каталожный номер:113346

Комплект:1

Примечание:

№ на схеме:12,1

Наименование:O-RING

Каталожный номер:111852

Комплект:6

Примечание:

№ на схеме:12

Наименование:INJECTOR CPL (NOZZLE)

Каталожный номер:106787

Комплект:6

Примечание:

№ на схеме:12.2

Наименование:SEAL RING

Каталожный номер:111853

Комплект:6

Примечание:

№ на схеме:13

Наименование:INJECTION PUMP (HIGH-PRESSURE)

Каталожный номер:106786

Комплект:2

Примечание:

№ на схеме:14

Наименование:CONTROL BLOCK

Каталожный номер:113337

Комплект:1

Примечание:

№ на схеме:15

Наименование:FILLER CAP

Каталожный номер:75891

Комплект:1

Примечание:

№ на схеме:16

Наименование:REPAIR KIT

Каталожный номер:116961

Комплект:1

Примечание:

№ на схеме:17

Наименование:ENGINE OIL PRESSURE PICK-UP

Каталожный номер:104587

Комплект:1

Примечание:

№ на схеме:18

Наименование:ENGINE OIL FILTER ELEMENT

Каталожный номер:43611

Комплект:1

Примечание:

№ на схеме:19

Наименование:OILDIPSTICK

Каталожный номер:106793

Комплект:1

Примечание:

№ на схеме:19.1

Наименование:O-RING

Каталожный номер:62086

Комплект:1

Примечание:

№ на схеме:20

Наименование:TACHO GENERATOR

Каталожный номер:98645

Комплект:1

Примечание:

№ на схеме:21

Наименование:FUEL PRESSURE SENSOR

Каталожный номер:96230

Комплект:1

Примечание:

№ на схеме:22

Наименование:TEMPR.TRANSMITTER

Каталожный номер:96219

Комплект:1

Примечание:

№ на схеме:23

Наименование:CONNECTION HOUSING

Каталожный номер:113339

Комплект:1

Примечание:

№ на схеме:24

Наименование:FLYWHEEL

Каталожный номер:101845

Комплект:1

Примечание:

№ на схеме:24.1

Наименование:FLANGE

Каталожный номер:101663

Комплект:1

Примечание:

№ на схеме:24.2

Наименование:HEX.HEAD BOLT

Каталожный номер:94787

Комплект:10

Примечание:

№ на схеме:25

Наименование:RING GEAR

Каталожный номер:101846

Комплект:1

Примечание:

№ на схеме:26

Наименование:HOSE CLIP

Каталожный номер:96263

Комплект:2

Примечание:

№ на схеме:27

Наименование:CHARGE AIR ELBOW

Каталожный номер:96265

Комплект:1

Примечание:

№ на схеме:28

Наименование:CONNECTING PIPE

Каталожный номер:98651

Комплект:1

Примечание:

№ на схеме:28.1

Наименование:O-RING

Каталожный номер:96262

Комплект:2

Примечание:

№ на схеме:29

Наименование:MANIFOLD

Каталожный номер:106780

Комплект:1

Примечание:

№ на схеме:30

Наименование:HOSE CLIP

Каталожный номер:41587

Комплект:1

Примечание:

№ на схеме:31

Наименование:HOSE CLIP

Каталожный номер:89616

Комплект:1

Примечание:

№ на схеме:32

Наименование:OIL DRAIN VALVE

Каталожный номер:88499

Комплект:1

Примечание:

№ на схеме:33

Наименование:SEAL RING

Каталожный номер:11203

Комплект:1

Примечание:

№ на схеме:34

Наименование:DRAIN HOSE CPL

Каталожный номер:98913

Комплект:1

Примечание:

№ на схеме:35

Наименование:COUPLING PIECE

Каталожный номер:88500

Комплект:1

Примечание:

№ на схеме:36

Наименование:HOSE CLIP

Каталожный номер:24520

Комплект:1

Примечание:

№ на схеме:37

Наименование:HOSE

Каталожный номер:21922

Комплект:1

Примечание:
