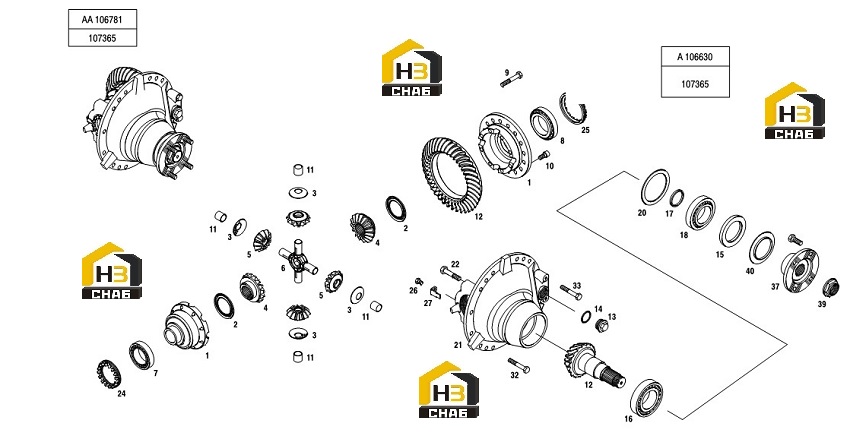

Дифференциал

← Комплектующие передней и задней оси Редуктор бортовой →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DIFFERENTIAL CASE CPL

Каталожный номер:70776

Комплект:1

Примечание:

№ на схеме:1

Наименование:AXLE DRIVE, CPL

Каталожный номер:101641

Комплект:1

Примечание:

№ на схеме:2

Наименование:SHIM

Каталожный номер:89254

Комплект:2

Примечание:

№ на схеме:3

Наименование:STOP WASHER

Каталожный номер:72436

Комплект:4

Примечание:

№ на схеме:4

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:45147

Комплект:2

Примечание:

№ на схеме:5

Наименование:DIFFERENTIAL PINION

Каталожный номер:10698

Комплект:4

Примечание:

№ на схеме:6

Наименование:DIFFERENTIAL CROSS

Каталожный номер:10699

Комплект:1

Примечание:

№ на схеме:7

Наименование:TAPERED ROLLER BEARING

Каталожный номер:70786

Комплект:1

Примечание:

№ на схеме:8

Наименование:TAPERED ROLLER BEARING

Каталожный номер:70787

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEX.HEAD BOLT

Каталожный номер:70795

Комплект:8

Примечание:

№ на схеме:10

Наименование:SOCKET HEAD SCREW

Каталожный номер:31794

Комплект:16

Примечание:

№ на схеме:11

Наименование:BEARING BUSH

Каталожный номер:10704

Комплект:4

Примечание:

№ на схеме:12

Наименование:CROWN WHEEL/BEVEL PINION SET

Каталожный номер:92355

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW PLUG

Каталожный номер:10535

Комплект:1

Примечание:

№ на схеме:14

Наименование:SEAL RING

Каталожный номер:13660

Комплект:1

Примечание:

№ на схеме:15

Наименование:WIPER RING

Каталожный номер:76292

Комплект:1

Примечание:

№ на схеме:16

Наименование:TAPERED ROLLER BEARING

Каталожный номер:23626

Комплект:1

Примечание:

№ на схеме:17

Наименование:SPACER RING

Каталожный номер:70779

Комплект:1

Примечание:

№ на схеме:18

Наименование:TAPERED ROLLER BEARING

Каталожный номер:70788

Комплект:1

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:101650

Комплект:1

Примечание:

№ на схеме:21

Наименование:BEVEL GEAR DRIVE HOUSING CPL

Каталожный номер:70781

Комплект:1

Примечание:

№ на схеме:22

Наименование:HEX.HEAD BOLT

Каталожный номер:26170

Комплект:4

Примечание:

№ на схеме:24

Наименование:SET COLLER

Каталожный номер:70782

Комплект:1

Примечание:

№ на схеме:25

Наименование:SET COLLAR

Каталожный номер:70783

Комплект:1

Примечание:

№ на схеме:26

Наименование:HEX.HEAD SCREW

Каталожный номер:14759

Комплект:2

Примечание:

№ на схеме:27

Наименование:LOCKING PLATE

Каталожный номер:10719

Комплект:2

Примечание:

№ на схеме:32

Наименование:HEX.HEAD SCREW

Каталожный номер:26180

Комплект:14

Примечание:

№ на схеме:33

Наименование:HEX.HEAD BOLT

Каталожный номер:70795

Комплект:2

Примечание:

№ на схеме:37

Наименование:DRIVE FLANGE

Каталожный номер:79560

Комплект:1

Примечание:

№ на схеме:39

Наименование:CASTLE NUT

Каталожный номер:37197

Комплект:1

Примечание:

№ на схеме:40

Наименование:BUSHING

Каталожный номер:85868

Комплект:1

Примечание:
