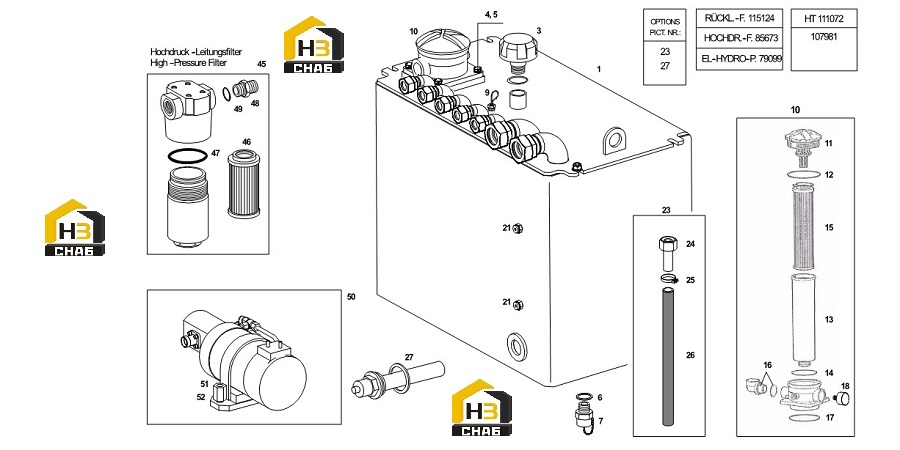

Бак гидравлический, фильтры и насосы

← Блок управления cpl (часть2) Комплектующие рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HYDRAULIC OIL TANK

Каталожный номер:106631

Комплект:1

Примечание:

№ на схеме:1

Наименование:HYDRAULIC OIL TANK CPL

Каталожный номер:115127

Комплект:1

Примечание:

№ на схеме:3

Наименование:BREATHER FILTER

Каталожный номер:55218

Комплект:1

Примечание:

№ на схеме:4

Наименование:HEXAGON HEAD BOLT

Каталожный номер:11043

Комплект:4

Примечание:

№ на схеме:5

Наименование:LOCKING WASHER

Каталожный номер:83118

Комплект:4

Примечание:

№ на схеме:6

Наименование:SEAL RING

Каталожный номер:37940

Комплект:1

Примечание:

№ на схеме:7

Наименование:OIL DRAIN

Каталожный номер:60823

Комплект:1

Примечание:

№ на схеме:9

Наименование:OIL DIPSTICK

Каталожный номер:80228

Комплект:1

Примечание:

№ на схеме:10

Наименование:RETURN FILTER CPL

Каталожный номер:115124

Комплект:1

Примечание:

№ на схеме:11

Наименование:SCREW-ON PLUG

Каталожный номер:320550

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:10320

Комплект:1

Примечание:

№ на схеме:13

Наименование:FILTER BOWL

Каталожный номер:320551

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:320552

Комплект:1

Примечание:

№ на схеме:15

Наименование:FILTER PART

Каталожный номер:115131

Комплект:1

Примечание:

№ на схеме:16

Наименование:CONNECTION F. BREATHER FILTER

Каталожный номер:110715

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-RING

Каталожный номер:309969

Комплект:1

Примечание:

№ на схеме:18

Наименование:PRESSURE GAUGE

Каталожный номер:65023

Комплект:1

Примечание:

№ на схеме:21

Наименование:SCREW PLUG

Каталожный номер:309414

Комплект:2

Примечание:

№ на схеме:23

Наименование:DRAIN HOSE CPL

Каталожный номер:98914

Комплект:1

Примечание:

№ на схеме:24

Наименование:COUPLING PIECE

Каталожный номер:60824

Комплект:1

Примечание:

№ на схеме:25

Наименование:HOSE CLIP

Каталожный номер:21660

Комплект:1

Примечание:

№ на схеме:26

Наименование:HEATING HOSE

Каталожный номер:98605

Комплект:1

Примечание:

№ на схеме:27

Наименование:HEATING ROD G2

Каталожный номер:96118

Комплект:1

Примечание:

№ на схеме:27.1

Наименование:EXTENSION 1M

Каталожный номер:53718

Комплект:1

Примечание:

№ на схеме:27.2

Наименование:DOUBLE CLAMP

Каталожный номер:53717

Комплект:1

Примечание:

№ на схеме:45

Наименование:HIGH-PRESSURE FILTER

Каталожный номер:85673

Комплект:1

Примечание:

№ на схеме:46

Наименование:FILTER ELEMENT (HIGH PR.FILT.)

Каталожный номер:85674

Комплект:1

Примечание:

№ на схеме:47

Наименование:O-RING

Каталожный номер:59232

Комплект:1

Примечание:

№ на схеме:48

Наименование:SCREW-IN NIPPLE

Каталожный номер:48234

Комплект:2

Примечание:

№ на схеме:49

Наименование:SEAL RING

Каталожный номер:11203

Комплект:2

Примечание:

№ на схеме:50

Наименование:ELECTRO HYDRO PUMP CPL

Каталожный номер:79099

Комплект:1

Примечание:

№ на схеме:50.1

Наименование:HYDRAULIC PUMP

Каталожный номер:81427

Комплект:1

Примечание:

№ на схеме:50.2

Наименование:COUPLING

Каталожный номер:81429

Комплект:1

Примечание:

№ на схеме:50.2

Наименование:DC MOTOR CPL

Каталожный номер:81428

Комплект:1

Примечание:

№ на схеме:51

Наименование:RETAINER

Каталожный номер:79361

Комплект:1

Примечание:

№ на схеме:52

Наименование:SOCKET HEAD SCREW

Каталожный номер:19944

Комплект:2

Примечание:
