Система тормозная

← Редуктор бортовой Шины и диски →

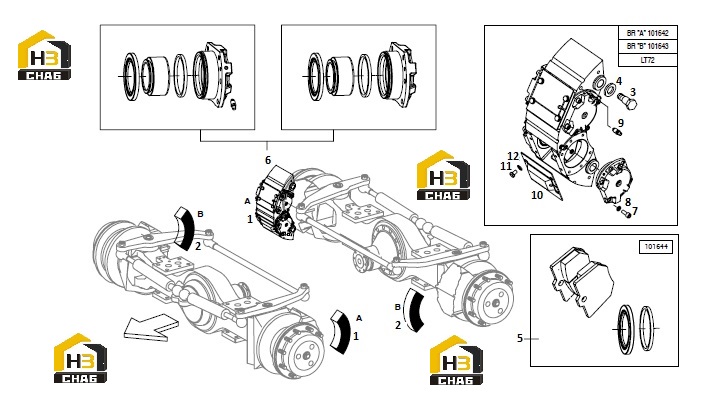

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DISC BRAKE CPL "A"

Каталожный номер:101642

Комплект:1

Примечание:

№ на схеме:2

Наименование:DISC BRAKE CPL "B"

Каталожный номер:101643

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:35772

Комплект:4

Примечание:

№ на схеме:4

Наименование:SPRING WASHER

Каталожный номер:52451

Комплект:4

Примечание:

№ на схеме:5

Наименование:WEAR PARTS F. 1 DISC BRAKE

Каталожный номер:101644

Комплект:1

Примечание:

№ на схеме:6

Наименование:REPAIR KIT (R) F. DISC BRAKE "A"

Каталожный номер:101645

Комплект:1

Примечание:

№ на схеме:6.1

Наименование:REPAIR KIT (R) F. DISC BRAKE "B"

Каталожный номер:101646

Комплект:1

Примечание:

№ на схеме:7

Наименование:SCREW

Каталожный номер:88968

Комплект:12

Примечание:

№ на схеме:8

Наименование:SAFETY WASHER

Каталожный номер:84630

Комплект:48

Примечание:

№ на схеме:9

Наименование:BREATHER VALVE, CPL.

Каталожный номер:84631

Комплект:4

Примечание:

№ на схеме:10

Наименование:COVER PLATE

Каталожный номер:84632

Комплект:2

Примечание:

№ на схеме:11

Наименование:HEX.HEAD BOLT

Каталожный номер:84629

Комплект:8

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:13511

Комплект:8

Примечание:
