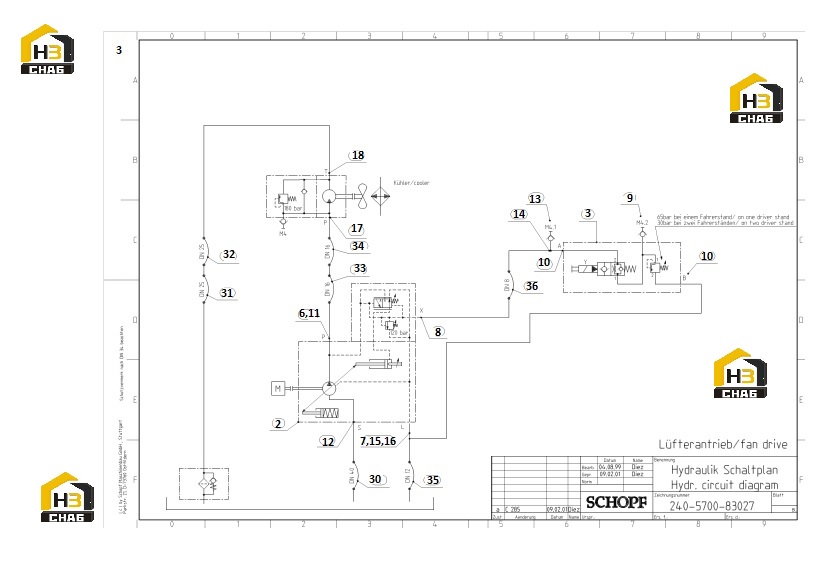

Система привода вентилятора f180

← Система отопительного контура Система гидравлическая f180 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RETURN FILTER CPL

Каталожный номер:10318

Комплект:1

Примечание:

№ на схеме:1

Наименование:BLOWER MOTOR (HYDR.)

Каталожный номер:83444

Комплект:1

Примечание:

№ на схеме:1

Наименование:COOLER

Каталожный номер:83278

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:FILTER ELEMENT (RETURN FILTER)

Каталожный номер:10323

Комплект:1

Примечание:

№ на схеме:2

Наименование:HYDROSTATIC PUMP

Каталожный номер:96108

Комплект:1

Примечание:

№ на схеме:3

Наименование:ASSEMBLING SET

Каталожный номер:85719

Комплект:1

Примечание:

№ на схеме:3.1

Наименование:2-WAY DOUBLE VALVE HOUSING

Каталожный номер:79116

Комплект:1

Примечание:

№ на схеме:3.2

Наименование:SCREW-IN SOLENOID VALVE 2/2

Каталожный номер:79117

Комплект:1

Примечание:

№ на схеме:3.3

Наименование:SCRREW-IN RELIEF VALVE

Каталожный номер:79118

Комплект:1

Примечание:

№ на схеме:6

Наименование:ADAPTER

Каталожный номер:52112

Комплект:1

Примечание:

№ на схеме:7

Наименование:SCREW-IN NIPPLE

Каталожный номер:48265

Комплект:1

Примечание:

№ на схеме:8

Наименование:PIVOTING CONNECTION

Каталожный номер:48528

Комплект:1

Примечание:

№ на схеме:9

Наименование:TEST COUPLING

Каталожный номер:73848

Комплект:1

Примечание:

№ на схеме:10

Наименование:MALE STUD STANDPIPES

Каталожный номер:74647

Комплект:2

Примечание:

№ на схеме:11

Наименование:SCREW-IN NIPPLE

Каталожный номер:48266

Комплект:1

Примечание:

№ на схеме:12

Наименование:SCREW JOINT

Каталожный номер:79518

Комплект:1

Примечание:

№ на схеме:13

Наименование:TEST NIPPLE

Каталожный номер:79829

Комплект:1

Примечание:

№ на схеме:14

Наименование:SOCKET

Каталожный номер:54365

Комплект:1

Примечание:

№ на схеме:15

Наименование:SOCKET

Каталожный номер:58601

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW JOINT

Каталожный номер:10084

Комплект:1

Примечание:

№ на схеме:17

Наименование:SCREW-IN NIPPLE

Каталожный номер:202632

Комплект:1

Примечание:

№ на схеме:18

Наименование:PRESSURE FLANGE

Каталожный номер:59640

Комплект:1

Примечание:

№ на схеме:30

Наименование:HYDRAULIC HOSE

Каталожный номер:83872

Комплект:1

Примечание:

№ на схеме:31

Наименование:HYDRAULIC HOSE

Каталожный номер:83877

Комплект:1

Примечание:

№ на схеме:32

Наименование:HYDRAULIC HOSE

Каталожный номер:66838

Комплект:1

Примечание:

№ на схеме:33

Наименование:HYDRAULIC HOSE

Каталожный номер:79369

Комплект:1

Примечание:

№ на схеме:34

Наименование:HYDRAULIC HOSE

Каталожный номер:24207

Комплект:1

Примечание:

№ на схеме:35

Наименование:HYDRAULIC HOSE

Каталожный номер:72127

Комплект:1

Примечание:

№ на схеме:36

Наименование:HYDRAULIC HOSE

Каталожный номер:312181

Комплект:1

Примечание:
