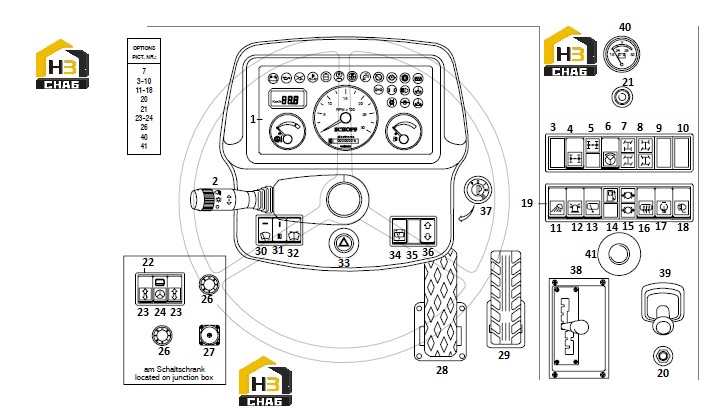

Панель приборная

← Кабина с комплектующими Стеклоочиститель и омыватель стекла →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INDICATORS

Каталожный номер:92850

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:LIGHT BULB 24V 1,2W

Каталожный номер:96292

Комплект:18

Примечание:

№ на схеме:1.2

Наименование:LIGHT BULB 24V 2W

Каталожный номер:96293

Комплект:1

Примечание:

№ на схеме:2

Наименование:INDICATOR SWITCH

Каталожный номер:92856

Комплект:1

Примечание:

№ на схеме:3

Наименование:COVER

Каталожный номер:22312

Комплект:1

Примечание:

№ на схеме:4

Наименование:TOGGLE SWITCH

Каталожный номер:68939

Комплект:1

Примечание:

№ на схеме:4.1

Наименование:SYMBOL DIFFERENTIAL-LOCK

Каталожный номер:63011

Комплект:1

Примечание:

№ на схеме:5

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:SYMBOL DIFFERENTIAL-LOCK

Каталожный номер:63011

Комплект:1

Примечание:

№ на схеме:5.2

Наименование:INSERT WITHOUT SYMBOL, RED

Каталожный номер:53532

Комплект:1

Примечание:

№ на схеме:6

Наименование:TOGGLE SWITCH

Каталожный номер:55146

Комплект:1

Примечание:

№ на схеме:6.1

Наименование:SYMBOL STEERING SELECTION

Каталожный номер:53521

Комплект:1

Примечание:

№ на схеме:7

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:7.1

Наименование:SYMBOL SINGLE STEERING

Каталожный номер:62704

Комплект:1

Примечание:

№ на схеме:7.2

Наименование:SYMBOL CRAB STEERING

Каталожный номер:62706

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:8.1

Наименование:SYMBOL SINGLE STEERING

Каталожный номер:62704

Комплект:1

Примечание:

№ на схеме:8.2

Наименование:SYMBOL ALL WHEEL STEERING

Каталожный номер:62705

Комплект:1

Примечание:

№ на схеме:9

Наименование:COVER

Каталожный номер:22312

Комплект:1

Примечание:

№ на схеме:10

Наименование:COVER

Каталожный номер:22312

Комплект:1

Примечание:

№ на схеме:11

Наименование:TOGGLE SWITCH

Каталожный номер:53526

Комплект:1

Примечание:

№ на схеме:11.1

Наименование:SYMBOL WORK LAMP

Каталожный номер:53528

Комплект:1

Примечание:

№ на схеме:12

Наименование:TOGGLE SWITCH

Каталожный номер:53526

Комплект:1

Примечание:

№ на схеме:12.1

Наименование:SYMBOL ROTARY BEACON

Каталожный номер:56289

Комплект:1

Примечание:

№ на схеме:13

Наименование:TOGGLE SWITCH

Каталожный номер:50139

Комплект:1

Примечание:

№ на схеме:13.1

Наименование:SYMBOL WINDSCREEN WIPER /REAR

Каталожный номер:203289

Комплект:1

Примечание:

№ на схеме:14

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:14.1

Наименование:SYMBOL FUEL

Каталожный номер:60712

Комплект:1

Примечание:

№ на схеме:14.2

Наименование:INSERT WITHOUT SYMBOL BLACK

Каталожный номер:53531

Комплект:1

Примечание:

№ на схеме:15

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:15.1

Наименование:SYMBOL BRAKE SYSTEM TROUBLE

Каталожный номер:59289

Комплект:2

Примечание:

№ на схеме:16

Наименование:TOGGLE SWITCH

Каталожный номер:55146

Комплект:1

Примечание:

№ на схеме:16.1

Наименование:SYMBOL WINDOW HEATING

Каталожный номер:49245

Комплект:1

Примечание:

№ на схеме:17

Наименование:TOGGLE SWITCH

Каталожный номер:53526

Комплект:1

Примечание:

№ на схеме:17.1

Наименование:SYMBOL GLOW PLUG

Каталожный номер:88510

Комплект:1

Примечание:

№ на схеме:18

Наименование:TOGGLE SWITCH

Каталожный номер:53526

Комплект:1

Примечание:

№ на схеме:18.1

Наименование:SYMBOL FRONT WORK LAMP

Каталожный номер:203283

Комплект:1

Примечание:

№ на схеме:19

Наименование:END PIECE

Каталожный номер:55554

Комплект:4

Примечание:

№ на схеме:19.1

Наименование:INTERMEDIARY PIECE

Каталожный номер:55553

Комплект:14

Примечание:

№ на схеме:20

Наименование:SOCKET

Каталожный номер:60386

Комплект:1

Примечание:

№ на схеме:21

Наименование:CONTROL LIGHT

Каталожный номер:10984

Комплект:1

Примечание:

№ на схеме:21.1

Наименование:LIGHT BULB

Каталожный номер:24085

Комплект:1

Примечание:

№ на схеме:22

Наименование:FRAME

Каталожный номер:56063

Комплект:1

Примечание:

№ на схеме:23

Наименование:PUSH SWITCH

Каталожный номер:65246

Комплект:2

Примечание:

№ на схеме:23.1

Наименование:SYMBOL DIRECTION INDICATOR

Каталожный номер:82244

Комплект:2

Примечание:

№ на схеме:24

Наименование:TOGGLE SWITCH

Каталожный номер:59540

Комплект:1

Примечание:

№ на схеме:24.1

Наименование:SYMBOL EMERGENCY STEERING

Каталожный номер:59294

Комплект:1

Примечание:

№ на схеме:26

Наименование:BUZZER

Каталожный номер:54184

Комплект:2

Примечание:

№ на схеме:27

Наименование:PLUG-IN CONNECTOR

Каталожный номер:83442

Комплект:1

Примечание:

№ на схеме:28

Наименование:FOOT BRAKE VALVE

Каталожный номер:80566

Комплект:1

Примечание:

№ на схеме:29

Наименование:ESF PEDAL CPL

Каталожный номер:95910

Комплект:1

Примечание:

№ на схеме:30

Наименование:INTERMITENT SWITCH

Каталожный номер:92852

Комплект:1

Примечание:

№ на схеме:31

Наименование:INTERMITENT SWITCH

Каталожный номер:92853

Комплект:1

Примечание:

№ на схеме:32

Наименование:SCREEN WASHER SWITCH

Каталожный номер:92854

Комплект:1

Примечание:

№ на схеме:33

Наименование:LIGHT SWITCH

Каталожный номер:92851

Комплект:1

Примечание:

№ на схеме:34

Наименование:SCREEN WASHER SWITCH

Каталожный номер:92347

Комплект:1

Примечание:

№ на схеме:36

Наименование:SWITCH

Каталожный номер:92344

Комплект:1

Примечание:

№ на схеме:37

Наименование:IGNITION LOCK

Каталожный номер:92611

Комплект:1

Примечание:

№ на схеме:38

Наименование:GEAR SHIFT ASSY

Каталожный номер:83340

Комплект:1

Примечание:

№ на схеме:39

Наименование:HAND BRAKE VALVE

Каталожный номер:61609

Комплект:1

Примечание:

№ на схеме:40

Наименование:VOLTMETER

Каталожный номер:63184

Комплект:1

Примечание:

№ на схеме:41

Наименование:PUSH BUTTON, RED

Каталожный номер:46978

Комплект:1

Примечание:

№ на схеме:41.1

Наименование:PLATE

Каталожный номер:65018

Комплект:1

Примечание:

№ на схеме:41.2

Наименование:SWITCH ELEMENT

Каталожный номер:56509

Комплект:1

Примечание:
