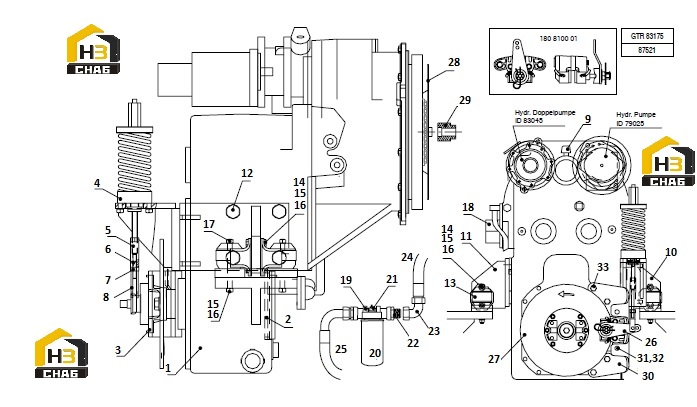

Коробка передач и стояночный тормоз

← Шины и диски Тормоз стояночный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:POWERSHIFT TRANSM. F2233

Каталожный номер:83175

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:GEAR SHIFT ASSY

Каталожный номер:83340

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:TACHO SENSOR

Каталожный номер:83337

Комплект:1

Примечание:

№ на схеме:2

Наименование:OUTPUT FLANGE

Каталожный номер:84414

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:O-RING

Каталожный номер:84415

Комплект:1

Примечание:

№ на схеме:3

Наименование:OUTPUT FLANGE

Каталожный номер:84416

Комплект:1

Примечание:

№ на схеме:3.1

Наименование:O-RING

Каталожный номер:84415

Комплект:1

Примечание:

№ на схеме:4

Наименование:BRAKE CYLINDER

Каталожный номер:78758

Комплект:1

Примечание:

№ на схеме:4.1

Наименование:SEALING KIT

Каталожный номер:84643

Комплект:1

Примечание:

№ на схеме:4.2

Наименование:RUBBER GROMMET

Каталожный номер:84644

Комплект:1

Примечание:

№ на схеме:5

Наименование:SLEEVE

Каталожный номер:83160

Комплект:1

Примечание:

№ на схеме:6

Наименование:THREADED PIN

Каталожный номер:83159

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON NUT

Каталожный номер:10061

Комплект:1

Примечание:

№ на схеме:8

Наименование:FORKED END

Каталожный номер:85280

Комплект:1

Примечание:

№ на схеме:9

Наименование:BREATHER

Каталожный номер:84418

Комплект:1

Примечание:

№ на схеме:10

Наименование:BRACKET LHS

Каталожный номер:83080

Комплект:1

Примечание:

№ на схеме:11

Наименование:BRACKET RHS

Каталожный номер:83081

Комплект:1

Примечание:

№ на схеме:12

Наименование:HEX. BOLT

Каталожный номер:83146

Комплект:8

Примечание:

№ на схеме:12.1

Наименование:LOCKING WASHER

Каталожный номер:83123

Комплект:8

Примечание:

№ на схеме:13

Наименование:ENGINE SUPPORT

Каталожный номер:74321

Комплект:4

Примечание:

№ на схеме:14

Наименование:SOCKET HEAD SCREW

Каталожный номер:34579

Комплект:4

Примечание:

№ на схеме:15

Наименование:LOCKING WASHER

Каталожный номер:83119

Комплект:8

Примечание:

№ на схеме:16

Наименование:HEX.HEAD SCREW

Каталожный номер:43712

Комплект:8

Примечание:

№ на схеме:17

Наименование:HEX.HEAD BOLT

Каталожный номер:20002

Комплект:4

Примечание:

№ на схеме:18

Наименование:SOLENOID VALVE -GEARSHIFT

Каталожный номер:84402

Комплект:5

Примечание:

№ на схеме:19

Наименование:OIL FILTER CPL

Каталожный номер:83338

Комплект:1

Примечание:

№ на схеме:20

Наименование:FILTER ELEMENT

Каталожный номер:83339

Комплект:1

Примечание:

№ на схеме:22

Наименование:SCREW-IN NIPPLE

Каталожный номер:52716

Комплект:2

Примечание:

№ на схеме:23

Наименование:SCREW JOINT

Каталожный номер:22856

Комплект:1

Примечание:

№ на схеме:24

Наименование:HYDRAULIC HOSE

Каталожный номер:72096

Комплект:1

Примечание:

№ на схеме:25

Наименование:HYDRAULIC HOSE

Каталожный номер:58518

Комплект:1

Примечание:

№ на схеме:26

Наименование:CALIPER CPL

Каталожный номер:84413

Комплект:1

Примечание:

№ на схеме:26.1

Наименование:BRAKE LINING (parking brake)

Каталожный номер:83762

Комплект:1

Примечание:

№ на схеме:27

Наименование:BRAKE DISC

Каталожный номер:84417

Комплект:1

Примечание:

№ на схеме:28

Наименование:DRIVE PLATE GRP

Каталожный номер:84645

Комплект:1

Примечание:

№ на схеме:29

Наименование:PILOT SLEEVE

Каталожный номер:84646

Комплект:1

Примечание:

№ на схеме:30

Наименование:CASTING

Каталожный номер:88314

Комплект:1

Примечание:

№ на схеме:31

Наименование:PIN

Каталожный номер:88313

Комплект:2

Примечание:

№ на схеме:32

Наименование:SPLIT PIN

Каталожный номер:88316

Комплект:4

Примечание:

№ на схеме:33

Наименование:BOLT

Каталожный номер:88315

Комплект:4

Примечание:
