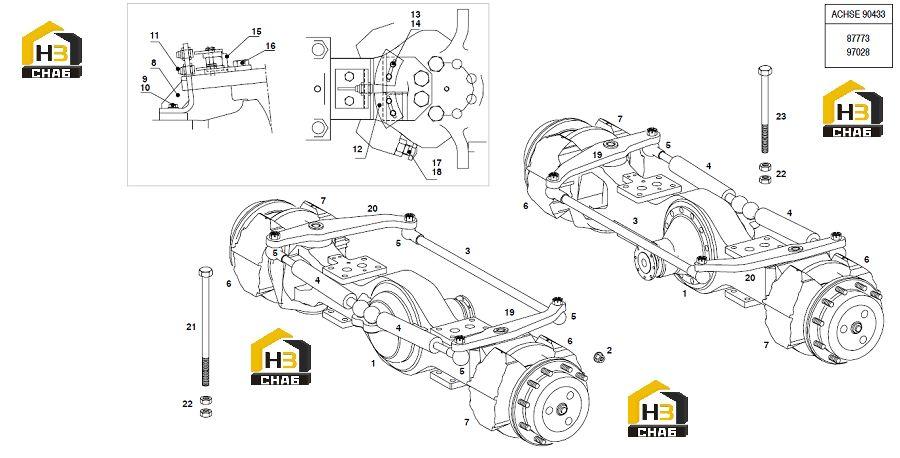

Мосты передний и задний

← Опора передней и задней оси Внутренности передней и задней оси →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE

Каталожный номер:90433

Комплект:2

Примечание:

№ на схеме:2

Наименование:WHEEL NUT

Каталожный номер:52936

Комплект:40

Примечание:

№ на схеме:3

Наименование:TRACK ROD

Каталожный номер:80758

Комплект:2

Примечание:

№ на схеме:3.1

Наименование:BALL JOINT (left-hand-thread)

Каталожный номер:110878

Комплект:2

Примечание:

№ на схеме:3.2

Наименование:BALL JOINT (right-hand-thread)

Каталожный номер:110879

Комплект:2

Примечание:

№ на схеме:4

Наименование:STEERING CYLINDER

Каталожный номер:90431

Комплект:4

Примечание:

№ на схеме:4.1

Наименование:SEALING KIT F.STEERING CYL.

Каталожный номер:84621

Комплект:4

Примечание:

№ на схеме:5

Наименование:BALL JOINT

Каталожный номер:83071

Комплект:12

Примечание:

№ на схеме:6

Наименование:FIXED SADDLE BRAKE "A"

Каталожный номер:312947

Комплект:4

Примечание:

№ на схеме:7

Наименование:FIXED SADDLE BRAKE "B"

Каталожный номер:312946

Комплект:4

Примечание:

№ на схеме:8

Наименование:SUPPORT FOR TRANSMITTER

Каталожный номер:88539

Комплект:2

Примечание:

№ на схеме:9

Наименование:HEXAGON HEAD BOLT

Каталожный номер:11043

Комплект:4

Примечание:

№ на схеме:10

Наименование:LOCKING WASHER

Каталожный номер:83118

Комплект:4

Примечание:

№ на схеме:11

Наименование:APPROXIMATE SWITCH

Каталожный номер:73884

Комплект:4

Примечание:

№ на схеме:12

Наименование:KONTACT PART

Каталожный номер:83358

Комплект:4

Примечание:

№ на схеме:13

Наименование:HEXAGON HEAD BOLT

Каталожный номер:10002

Комплект:8

Примечание:

№ на схеме:14

Наименование:LOCKING WASHER

Каталожный номер:83116

Комплект:8

Примечание:

№ на схеме:14.1

Наименование:WASHER

Каталожный номер:10845

Комплект:4

Примечание:

№ на схеме:15

Наименование:BRACKET

Каталожный номер:88400

Комплект:2

Примечание:

№ на схеме:16

Наименование:SOCKET HEAD SCREW

Каталожный номер:19961

Комплект:4

Примечание:

№ на схеме:17

Наименование:HEXAGONAL HEAD SCREW

Каталожный номер:79571

Комплект:4

Примечание:

№ на схеме:18

Наименование:HEXAGON NUT

Каталожный номер:10006

Комплект:4

Примечание:

№ на схеме:19

Наименование:STEER.TRACK LEV.FRT.LH/REAR RH

Каталожный номер:89297

Комплект:2

Примечание:

№ на схеме:20

Наименование:STEER.TRACK LEV.FRT.RH/REAR LH

Каталожный номер:89298

Комплект:2

Примечание:

№ на схеме:21

Наименование:HEX.HEAD BOLT

Каталожный номер:91185

Комплект:8

Примечание:

№ на схеме:22

Наименование:HEXAGON NUT

Каталожный номер:20094

Комплект:32

Примечание:

№ на схеме:23

Наименование:HEX.HEAD BOLT

Каталожный номер:91186

Комплект:8

Примечание:
