Бак гидравлический и фильтр

Бак гидравлический и фильтр

← Блок управления подъемом кабины Опора передней и задней оси →

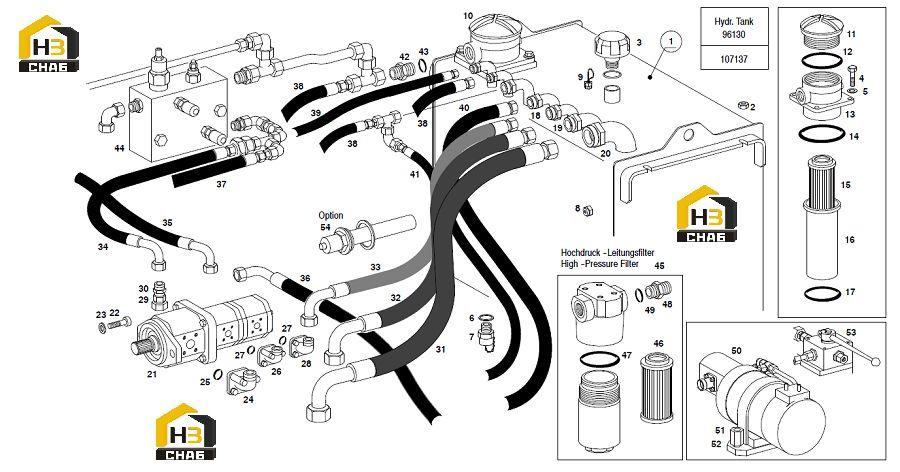

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HEATED HYDRAULIC OIL TANK
Каталожный номер:96130
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:HEXAGON NUT
Каталожный номер:10352
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BREATHER FILTER
Каталожный номер:55218
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:HEX.HEAD SCREW
Каталожный номер:10211
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SEAL RING
Каталожный номер:10327
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:SEAL RING
Каталожный номер:37940
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:OIL DRAIN
Каталожный номер:60823
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7.1
Наименование:COUPLING PIECE
Каталожный номер:60824
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SCREW PLUG
Каталожный номер:309414
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:OIL DIPSTICK
Каталожный номер:80228
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:RETURN FILTER CPL
Каталожный номер:10318
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:FILTER COVER
Каталожный номер:10319
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-RING
Каталожный номер:10320
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:FILTER BODY
Каталожный номер:10321
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-RING
Каталожный номер:10317
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:FILTER ELEMENT (RETURN FILTER)
Каталожный номер:10323
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:FILTER TUBE
Каталожный номер:10324
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-RING
Каталожный номер:10325
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:WELD-ON SOCKET
Каталожный номер:47448
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:WELD-ON SOCKET
Каталожный номер:47449
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:WELD-ON SOCKET
Каталожный номер:47451
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:HYDRAULIC PUMP
Каталожный номер:91076
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:SOCKET HEAD SCREW
Каталожный номер:19941
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:LOCKING WASHER
Каталожный номер:83132
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:HYDRAULIC FLANGE
Каталожный номер:311599
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:PRESSURE FLANGE
Каталожный номер:22403
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:SUCTION FLANGE
Каталожный номер:10334
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:STRAIGHT COUPLINGS
Каталожный номер:311600
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:SOCKET
Каталожный номер:48298
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:HYDRAULIC HOSE
Каталожный номер:74071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:HYDRAULIC HOSE
Каталожный номер:58517
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:HYDRAULIC HOSE
Каталожный номер:91934
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:HYDRAULIC HOSE
Каталожный номер:73574
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:HYDRAULIC HOSE
Каталожный номер:42380
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:HYDRAULIC HOSE
Каталожный номер:72821
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:HYDRAULIC HOSE
Каталожный номер:63591
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:HYDRAULIK HOSE
Каталожный номер:22636
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:HYDRAULIC HOSE
Каталожный номер:74208
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:HYDRAULIC HOSE
Каталожный номер:91935
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:HYDRAULIC HOSE
Каталожный номер:63778
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:SCREW-IN NIPPLE
Каталожный номер:52842
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:SEAL RING
Каталожный номер:13810
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:CONTROL BLOCK CPL
Каталожный номер:85029
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:HIGH-PRESSURE FILTER
Каталожный номер:85673
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:FILTER ELEMENT (HIGH PR.FILT.)
Каталожный номер:85674
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:O-RING
Каталожный номер:59232
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:SCREW-IN NIPPLE
Каталожный номер:48234
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:SEAL RING
Каталожный номер:11203
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:ELECTRO HYDRO PUMP CPL
Каталожный номер:79099
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50.1
Наименование:HYDRAULIC PUMP
Каталожный номер:81427
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50.2
Наименование:DC MOTOR CPL
Каталожный номер:81428
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50.3
Наименование:COUPLING
Каталожный номер:81429
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:RETAINER
Каталожный номер:79361
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:SOCKET HEAD SCREW
Каталожный номер:19944
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:BALL COCK
Каталожный номер:312582
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:HEATING ROD G2
Каталожный номер:96118
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:54.1
Наименование:EXTENSION 1M
Каталожный номер:53718
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:54.2
Наименование:DOUBLE CLAMP
Каталожный номер:53717
Комплект:1
Примечание:
