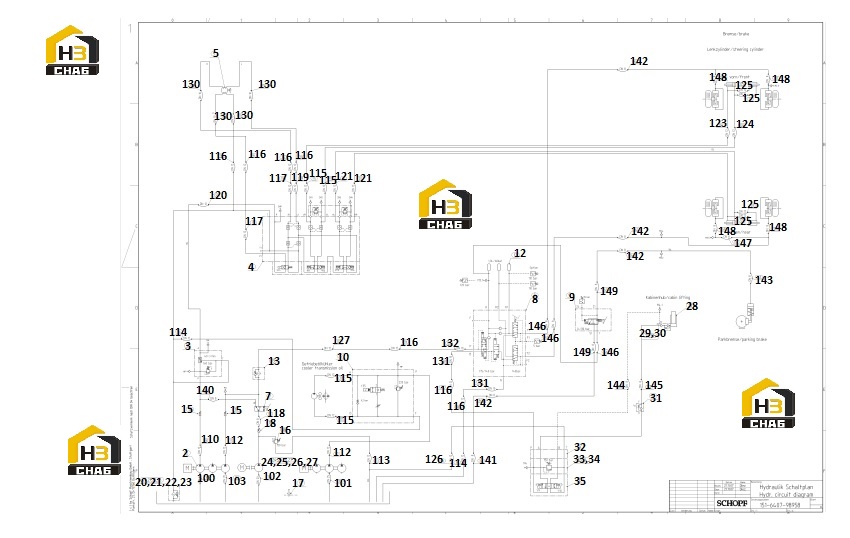

Система гидравлическая f160

← Система отопительного контура Устройство прицепа сцепное →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STEERING CYLINDER

Каталожный номер:90431

Комплект:4

Примечание:

№ на схеме:1.1

Наименование:SEALING KIT F.STEERING CYL.

Каталожный номер:84621

Комплект:4

Примечание:

№ на схеме:2

Наименование:HYDRAULIC PUMP

Каталожный номер:91076

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONTROL BLOCK CPL

Каталожный номер:85029

Комплект:1

Примечание:

№ на схеме:4

Наименование:CONTROL BLOCK -STEERING

Каталожный номер:95650

Комплект:1

Примечание:

№ на схеме:5

Наименование:STEERING UNIT OSPB 315

Каталожный номер:10207

Комплект:1

Примечание:

№ на схеме:7

Наименование:BALL COCK

Каталожный номер:312582

Комплект:1

Примечание:

№ на схеме:8

Наименование:FOOT BRAKE VALVE

Каталожный номер:80566

Комплект:1

Примечание:

№ на схеме:9

Наименование:HAND BRAKE VALVE

Каталожный номер:61609

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONTROL BLOCK CPL

Каталожный номер:91031

Комплект:1

Примечание:

№ на схеме:12

Наименование:DIAPHRAGM ACCUMULATOR

Каталожный номер:61037

Комплект:3

Примечание:

№ на схеме:13

Наименование:HIGH-PRESSURE FILTER

Каталожный номер:85673

Комплект:1

Примечание:

№ на схеме:13.1

Наименование:FILTER ELEMENT (HIGH PR.FILT.)

Каталожный номер:85674

Комплект:1

Примечание:

№ на схеме:13.2

Наименование:O-RING

Каталожный номер:59232

Комплект:1

Примечание:

№ на схеме:15

Наименование:CHECK VALVE

Каталожный номер:54399

Комплект:2

Примечание:

№ на схеме:16

Наименование:RELIEF VALVE

Каталожный номер:59704

Комплект:1

Примечание:

№ на схеме:17

Наименование:BREATHER FILTER

Каталожный номер:55218

Комплект:-

Примечание:

№ на схеме:18

Наименование:CHECK VALVE

Каталожный номер:54397

Комплект:1

Примечание:

№ на схеме:20

Наименование:RETURN FILTER CPL

Каталожный номер:10318

Комплект:-

Примечание:

№ на схеме:20.1

Наименование:FILTER ELEMENT (RETURN FILTER)

Каталожный номер:10323

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-RING

Каталожный номер:10317

Комплект:1

Примечание:

№ на схеме:22

Наименование:HEX.HEAD SCREW

Каталожный номер:10211

Комплект:4

Примечание:

№ на схеме:23

Наименование:SEAL RING

Каталожный номер:10327

Комплект:4

Примечание:

№ на схеме:24

Наименование:ELECTRO HYDRO PUMP CPL

Каталожный номер:79099

Комплект:1

Примечание:

№ на схеме:24.1

Наименование:HYDRAULIC PUMP

Каталожный номер:81427

Комплект:1

Примечание:

№ на схеме:24.2

Наименование:DC MOTOR CPL

Каталожный номер:81428

Комплект:1

Примечание:

№ на схеме:25

Наименование:RETAINER

Каталожный номер:79361

Комплект:1

Примечание:

№ на схеме:26

Наименование:BASE

Каталожный номер:79362

Комплект:1

Примечание:

№ на схеме:27

Наименование:SOCKET HEAD SCREW

Каталожный номер:92806

Комплект:2

Примечание:

№ на схеме:28

Наименование:HYDR. CYLINDER-CABIN LIFT

Каталожный номер:89028

Комплект:1

Примечание:

№ на схеме:28.1

Наименование:SEALING KIT

Каталожный номер:89228

Комплект:1

Примечание:

№ на схеме:29

Наименование:CHECK VALVE

Каталожный номер:70416

Комплект:1

Примечание:

№ на схеме:30

Наименование:REDUCING PIPE

Каталожный номер:82052

Комплект:1

Примечание:

№ на схеме:31

Наименование:FLOW-THROTTLE AND CHECK VALVE

Каталожный номер:73563

Комплект:1

Примечание:

№ на схеме:32

Наименование:CONNECTING PLATE

Каталожный номер:50719

Комплект:1

Примечание:

№ на схеме:33

Наименование:SCREW-IN RELIEF VALVE

Каталожный номер:312791

Комплект:1

Примечание:

№ на схеме:34

Наименование:VALVE BLOCK

Каталожный номер:312790

Комплект:1

Примечание:

№ на схеме:35

Наименование:4/3-WAY VALVE

Каталожный номер:81868

Комплект:1

Примечание:

№ на схеме:100

Наименование:HYDRAULIC HOSE

Каталожный номер:74071

Комплект:1

Примечание:

№ на схеме:101

Наименование:HYDRAULIC HOSE

Каталожный номер:74837

Комплект:1

Примечание:

№ на схеме:102

Наименование:HYDRAULIC HOSE

Каталожный номер:95354

Комплект:1

Примечание:

№ на схеме:103

Наименование:HYDRAULIC HOSE

Каталожный номер:91934

Комплект:1

Примечание:

№ на схеме:110

Наименование:HYDRAULIC HOSE

Каталожный номер:73574

Комплект:1

Примечание:

№ на схеме:112

Наименование:HYDRAULIC HOSE

Каталожный номер:73574

Комплект:2

Примечание:

№ на схеме:113

Наименование:HYDRAULIC HOSE

Каталожный номер:83880

Комплект:1

Примечание:

№ на схеме:114

Наименование:HYDRAULIK HOSE

Каталожный номер:22636

Комплект:2

Примечание:

№ на схеме:115

Наименование:HYDRAULIC HOSE

Каталожный номер:83678

Комплект:4

Примечание:

№ на схеме:116

Наименование:HYDRAULIC HOSE

Каталожный номер:86973

Комплект:7

Примечание:

№ на схеме:117

Наименование:HYDRAULIC HOSE

Каталожный номер:59338

Комплект:2

Примечание:

№ на схеме:118

Наименование:HYDRAULIC HOSE

Каталожный номер:53843

Комплект:1

Примечание:

№ на схеме:119

Наименование:HYDRAULIC HOSE

Каталожный номер:74209

Комплект:1

Примечание:

№ на схеме:120

Наименование:HYDRAULIC HOSE

Каталожный номер:80643

Комплект:1

Примечание:

№ на схеме:121

Наименование:HYDRAULIC HOSE

Каталожный номер:92822

Комплект:1

Примечание:

№ на схеме:122

Наименование:HYDRAULIC HOSE

Каталожный номер:92823

Комплект:1

Примечание:

№ на схеме:123

Наименование:HYDRAULIC HOSE

Каталожный номер:47773

Комплект:1

Примечание:

№ на схеме:124

Наименование:HYDRAULIC HOSE

Каталожный номер:47770

Комплект:1

Примечание:

№ на схеме:125

Наименование:HYDRAULIC HOSE

Каталожный номер:60097

Комплект:4

Примечание:

№ на схеме:126

Наименование:HYDRAULIK HOSE

Каталожный номер:95355

Комплект:1

Примечание:

№ на схеме:127

Наименование:HYDRAULIK HOSE

Каталожный номер:95356

Комплект:1

Примечание:

№ на схеме:130

Наименование:HYDRAULIC HOSE

Каталожный номер:92002

Комплект:4

Примечание:

№ на схеме:131

Наименование:HYDRAULIC HOSE

Каталожный номер:92857

Комплект:2

Примечание:

№ на схеме:132

Наименование:HYDRAULIC HOSE

Каталожный номер:92858

Комплект:1

Примечание:

№ на схеме:140

Наименование:HYDRAULIC HOSE

Каталожный номер:70667

Комплект:1

Примечание:

№ на схеме:141

Наименование:HYDRAULIC HOSE

Каталожный номер:74208

Комплект:1

Примечание:

№ на схеме:142

Наименование:HYDRAULIC HOSE

Каталожный номер:53843

Комплект:4

Примечание:

№ на схеме:143

Наименование:HYDRAULIC HOSE

Каталожный номер:22609

Комплект:1

Примечание:

№ на схеме:144

Наименование:HYDRAULIC HOSE

Каталожный номер:41950

Комплект:1

Примечание:

№ на схеме:145

Наименование:HYDRAULIC HOSE

Каталожный номер:314414

Комплект:1

Примечание:

№ на схеме:146

Наименование:HYDRAULIC HOSE

Каталожный номер:61662

Комплект:3

Примечание:

№ на схеме:147

Наименование:HYDRAULIC HOSE

Каталожный номер:74795

Комплект:1

Примечание:

№ на схеме:148

Наименование:HYDRAULIC HOSE

Каталожный номер:59342

Комплект:4

Примечание:

№ на схеме:149

Наименование:HYDRAULIC HOSE

Каталожный номер:71558

Комплект:2

Примечание:
