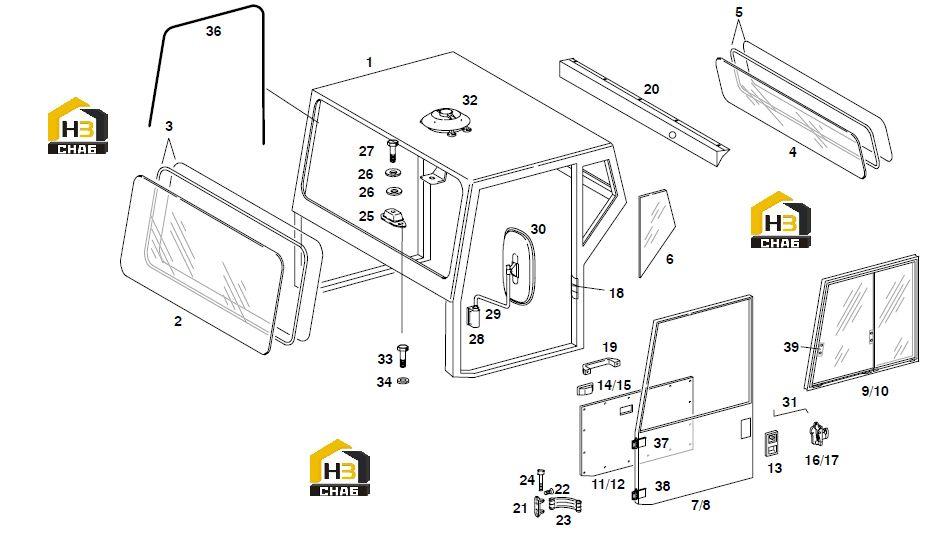

Кабина водителя

← Рама тягача Панель приборная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DRIVER'S CABIN

Каталожный номер:90916

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:DRIVER'S CABIN

Каталожный номер:95880

Комплект:1

Примечание:

№ на схеме:2

Наименование:FRONT WINDOW PANE

Каталожный номер:92408

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:HEATED FRONT WINDOW PANE

Каталожный номер:91758

Комплект:1

Примечание:

№ на схеме:3

Наименование:SECTIONAL RUBBER WITH FILLER

Каталожный номер:92404

Комплект:1

Примечание:

№ на схеме:4

Наименование:REAR WINDOW PANE

Каталожный номер:92409

Комплект:1

Примечание:

№ на схеме:4.1

Наименование:HEATED REAR WINDOW PANE

Каталожный номер:91759

Комплект:1

Примечание:

№ на схеме:5

Наименование:SECTIONAL RUBBER WITH FILLER

Каталожный номер:92401

Комплект:1

Примечание:

№ на схеме:6

Наименование:SIDE PANE

Каталожный номер:92410

Комплект:2

Примечание:

№ на схеме:7

Наименование:DOOR, LH

Каталожный номер:92413

Комплект:1

Примечание:

№ на схеме:7.1

Наименование:DOOR, LH

Каталожный номер:96060

Комплект:1

Примечание:

№ на схеме:8

Наименование:DOOR, RH

Каталожный номер:92414

Комплект:1

Примечание:

№ на схеме:8.1

Наименование:DOOR, RH

Каталожный номер:96061

Комплект:1

Примечание:

№ на схеме:9

Наименование:SLIDING WINDOW LHS

Каталожный номер:92411

Комплект:1

Примечание:

№ на схеме:10

Наименование:SLIDING WINDOW RHS

Каталожный номер:92412

Комплект:1

Примечание:

№ на схеме:11

Наименование:INSIDE LINING F. DOOR

Каталожный номер:92416

Комплект:1

Примечание:

№ на схеме:12

Наименование:INSIDE LINING F. DOOR

Каталожный номер:92417

Комплект:1

Примечание:

№ на схеме:13

Наименование:RECESS

Каталожный номер:90213

Комплект:2

Примечание:

№ на схеме:13.1

Наименование:ROSETTE RECESS

Каталожный номер:88198

Комплект:2

Примечание:

№ на схеме:13.2

Наименование:DOOR ADAPTER OUTS. HANDLE

Каталожный номер:88192

Комплект:2

Примечание:

№ на схеме:14

Наименование:INSIDE HANDLE LHS

Каталожный номер:79714

Комплект:1

Примечание:

№ на схеме:15

Наименование:INSIDE HANDLE RHS

Каталожный номер:79715

Комплект:1

Примечание:

№ на схеме:15.1

Наименование:COLLAR

Каталожный номер:202674

Комплект:2

Примечание:

№ на схеме:16

Наименование:LOCK L.H.S.

Каталожный номер:61766

Комплект:1

Примечание:

№ на схеме:17

Наименование:LOCK R.H.S.

Каталожный номер:62171

Комплект:1

Примечание:

№ на схеме:18

Наименование:LATCH

Каталожный номер:65612

Комплект:2

Примечание:

№ на схеме:19

Наименование:HANDLE

Каталожный номер:50164

Комплект:2

Примечание:

№ на схеме:20

Наименование:LINING REAR

Каталожный номер:92299

Комплект:1

Примечание:

№ на схеме:21

Наименование:RETAINER

Каталожный номер:90554

Комплект:2

Примечание:

№ на схеме:21.1

Наименование:RETAINER L.H.S.

Каталожный номер:50147

Комплект:2

Примечание:

№ на схеме:22

Наименование:CROSS RECESSED COUNTERSUNK SCR

Каталожный номер:61774

Комплект:16

Примечание:

№ на схеме:23

Наименование:DOOR STRAP

Каталожный номер:10858

Комплект:2

Примечание:

№ на схеме:24

Наименование:BOLT

Каталожный номер:10861

Комплект:4

Примечание:

№ на схеме:25

Наименование:SILENTBLOC

Каталожный номер:90721

Комплект:4

Примечание:

№ на схеме:26

Наименование:WASHER

Каталожный номер:74456

Комплект:8

Примечание:

№ на схеме:27

Наименование:SOCKET HEAD SCREW

Каталожный номер:19940

Комплект:4

Примечание:

№ на схеме:28

Наименование:SUPPORT WEDGE

Каталожный номер:70375

Комплект:2

Примечание:

№ на схеме:29

Наименование:MIRROR SUPPORT

Каталожный номер:70376

Комплект:2

Примечание:

№ на схеме:30

Наименование:MIRROR (NOT HEATED)

Каталожный номер:10900

Комплект:2

Примечание:

№ на схеме:30.1

Наименование:MIRROR WITH HEATING FACILITIES

Каталожный номер:49242

Комплект:2

Примечание:

№ на схеме:30.2

Наименование:LOWER RETAINER

Каталожный номер:81715

Комплект:2

Примечание:

№ на схеме:30.3

Наименование:HEATING CABLE FOR MIRROR

Каталожный номер:81714

Комплект:2

Примечание:

№ на схеме:31

Наименование:PULLROD

Каталожный номер:92493

Комплект:2

Примечание:

№ на схеме:32

Наименование:FAN

Каталожный номер:19541

Комплект:1

Примечание:

№ на схеме:32.1

Наименование:GASKET FOR FAN

Каталожный номер:42219

Комплект:1

Примечание:

№ на схеме:32.2

Наименование:COLLAR

Каталожный номер:26766

Комплект:1

Примечание:

№ на схеме:33

Наименование:HEX.HEAD SCREW

Каталожный номер:10211

Комплект:8

Примечание:

№ на схеме:34

Наименование:SPRING WASHER

Каталожный номер:10064

Комплект:8

Примечание:

№ на схеме:36

Наименование:DOOR SEAL

Каталожный номер:92418

Комплект:2

Примечание:

№ на схеме:37

Наименование:HINGE

Каталожный номер:90456

Комплект:2

Примечание:

№ на схеме:38

Наименование:HINGE

Каталожный номер:90455

Комплект:2

Примечание:

№ на схеме:39

Наименование:FASTENER/HANDLE ON WINDOW

Каталожный номер:91592

Комплект:4

Примечание:
