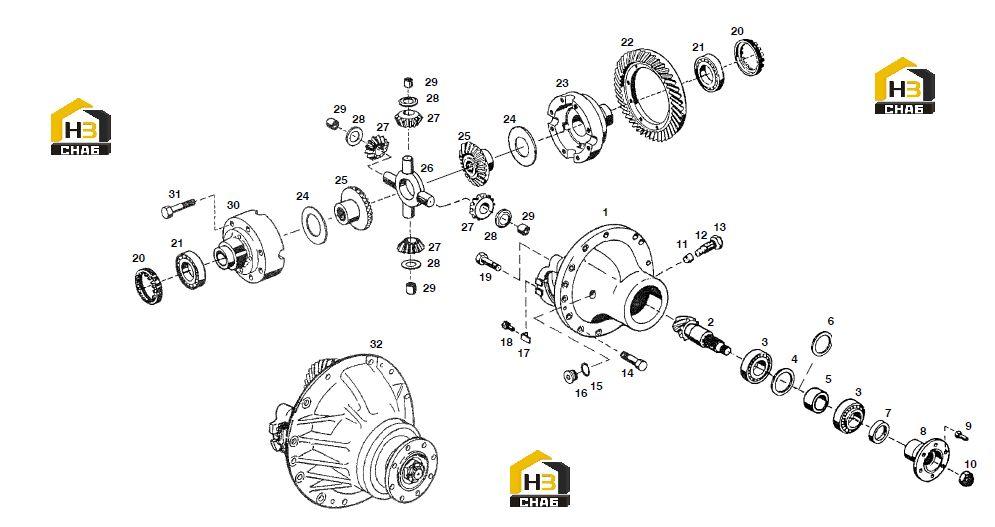

Дифференциал

← Мост задний и передний в разборе Редуктор бортовой →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DRIVING CASE

Каталожный номер:88051

Комплект:1

Примечание:

№ на схеме:2

Наименование:BEVEL GEAR

Каталожный номер:101082

Комплект:1

Примечание:

№ на схеме:3

Наименование:TAPERED ROLLER BEARING

Каталожный номер:88054

Комплект:1

Примечание:

№ на схеме:4

Наименование:SHIM

Каталожный номер:88055

Комплект:1

Примечание:

№ на схеме:5

Наименование:BUSHING

Каталожный номер:88057

Комплект:1

Примечание:

№ на схеме:6

Наименование:TAPERED ROLLER BEARING

Каталожный номер:88054

Комплект:1

Примечание:

№ на схеме:7

Наименование:WIPER RING

Каталожный номер:88058

Комплект:1

Примечание:

№ на схеме:8

Наименование:DRIVE FLANGE

Каталожный номер:88059

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEX.HEAD BOLT

Каталожный номер:19993

Комплект:8

Примечание:

№ на схеме:10

Наименование:DRIFT NUT

Каталожный номер:62927

Комплект:1

Примечание:

№ на схеме:11

Наименование:CAP

Каталожный номер:88053

Комплект:1

Примечание:

№ на схеме:12

Наименование:SOPPORTING PIN

Каталожный номер:88052

Комплект:1

Примечание:

№ на схеме:13

Наименование:HEXAGON NUT

Каталожный номер:26117

Комплект:1

Примечание:

№ на схеме:14

Наименование:HEX.HEAD SCREW

Каталожный номер:26180

Комплект:12

Примечание:

№ на схеме:15

Наименование:SEAL RING

Каталожный номер:11355

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW PLUG

Каталожный номер:10789

Комплект:1

Примечание:

№ на схеме:17

Наименование:LOCKING PLATE

Каталожный номер:10719

Комплект:2

Примечание:

№ на схеме:18

Наименование:HEX.HEAD SCREW

Каталожный номер:14759

Комплект:2

Примечание:

№ на схеме:19

Наименование:HEX.HEAD BOLT

Каталожный номер:36732

Комплект:4

Примечание:

№ на схеме:20

Наименование:SET COLLAR

Каталожный номер:80735

Комплект:2

Примечание:

№ на схеме:21

Наименование:TAPERED ROLLER BEARING

Каталожный номер:88050

Комплект:2

Примечание:

№ на схеме:22

Наименование:CROWN WHEEL

Каталожный номер:101083

Комплект:1

Примечание:

№ на схеме:23

Наименование:DIFFERENTIAL CASE

Каталожный номер:88043

Комплект:1

Примечание:

№ на схеме:24

Наименование:STOP WASHER

Каталожный номер:101084

Комплект:2

Примечание:

№ на схеме:25

Наименование:DIFFERENTIAL SIDE GEAR

Каталожный номер:88045

Комплект:2

Примечание:

№ на схеме:26

Наименование:DIFFERENTIAL CROSS

Каталожный номер:80725

Комплект:1

Примечание:

№ на схеме:27

Наименование:DIFFERENTIAL PINION

Каталожный номер:88046

Комплект:4

Примечание:

№ на схеме:28

Наименование:STOP WASHER

Каталожный номер:88048

Комплект:4

Примечание:

№ на схеме:29

Наименование:BEARING BUSH

Каталожный номер:90198

Комплект:4

Примечание:

№ на схеме:30

Наименование:DIFFERENTIAL CASE

Каталожный номер:88044

Комплект:1

Примечание:

№ на схеме:31

Наименование:SOCKET HEAD SCREW

Каталожный номер:10733

Комплект:12

Примечание:

№ на схеме:32

Наименование:AXLE DRIVE

Каталожный номер:101068

Комплект:1

Примечание:
