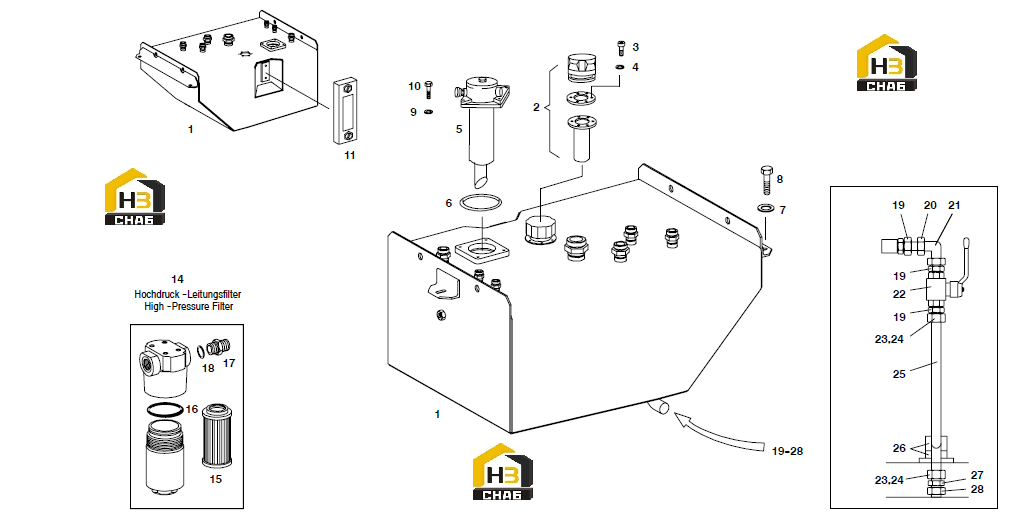

Бак гидравлический

← Блок управления cpl (часть 2) Опоры заднего и переднего моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HYDRAULIC OIL TANK

Каталожный номер:91920

Комплект:1

Примечание:

№ на схеме:2

Наименование:FILLER AND BREATHER FILTER

Каталожный номер:50821

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEX.HEAD SCREW

Каталожный номер:10649

Комплект:6

Примечание:

№ на схеме:4

Наименование:SPRING WASHER

Каталожный номер:10012

Комплект:6

Примечание:

№ на схеме:5

Наименование:LOW-PRESSURE FILTER

Каталожный номер:86250

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:FILTER ELEMENT

Каталожный номер:86251

Комплект:1

Примечание:

№ на схеме:5.2

Наименование:CONTERMINATION INDICATOR

Каталожный номер:95977

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-SEAL

Каталожный номер:41953

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPRING WASHER

Каталожный номер:10351

Комплект:4

Примечание:

№ на схеме:8

Наименование:HEX.HEAD SCREW

Каталожный номер:20041

Комплект:4

Примечание:

№ на схеме:9

Наименование:SPRING WASHER

Каталожный номер:10023

Комплект:4

Примечание:

№ на схеме:10

Наименование:HEX.HEAD SCREW

Каталожный номер:35480

Комплект:4

Примечание:

№ на схеме:11

Наименование:OIL INSPECT. GLASS

Каталожный номер:64633

Комплект:1

Примечание:

№ на схеме:11.1

Наименование:SEALING KIT

Каталожный номер:92855

Комплект:1

Примечание:

№ на схеме:11.2

Наименование:RAIL NUT

Каталожный номер:309700

Комплект:2

Примечание:

№ на схеме:14

Наименование:HIGH-PRESSURE FILTER

Каталожный номер:85673

Комплект:1

Примечание:

№ на схеме:15

Наименование:FILTER ELEMENT (HIGH PR.FILT.)

Каталожный номер:85674

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-RING

Каталожный номер:59232

Комплект:1

Примечание:

№ на схеме:17

Наименование:SCREW-IN NIPPLE

Каталожный номер:48234

Комплект:1

Примечание:

№ на схеме:18

Наименование:SEAL RING

Каталожный номер:11203

Комплект:1

Примечание:

№ на схеме:19

Наименование:SCREW FITTING

Каталожный номер:311492

Комплект:3

Примечание:

№ на схеме:20

Наименование:STRAIHT COUPLING

Каталожный номер:81932

Комплект:1

Примечание:

№ на схеме:21

Наименование:ELBOW

Каталожный номер:48481

Комплект:1

Примечание:

№ на схеме:22

Наименование:BALL COCK

Каталожный номер:91958

Комплект:1

Примечание:

№ на схеме:23

Наименование:UNION NUT

Каталожный номер:10142

Комплект:2

Примечание:

№ на схеме:24

Наименование:LOCKING RING

Каталожный номер:10143

Комплект:2

Примечание:

№ на схеме:25

Наименование:TUBE D=22 MM

Каталожный номер:28350

Комплект:0

Примечание:

№ на схеме:26

Наименование:CLAMP

Каталожный номер:73913

Комплект:2

Примечание:

№ на схеме:27

Наименование:SOCKET

Каталожный номер:48300

Комплект:1

Примечание:

№ на схеме:28

Наименование:PLUG

Каталожный номер:80504

Комплект:1

Примечание:
