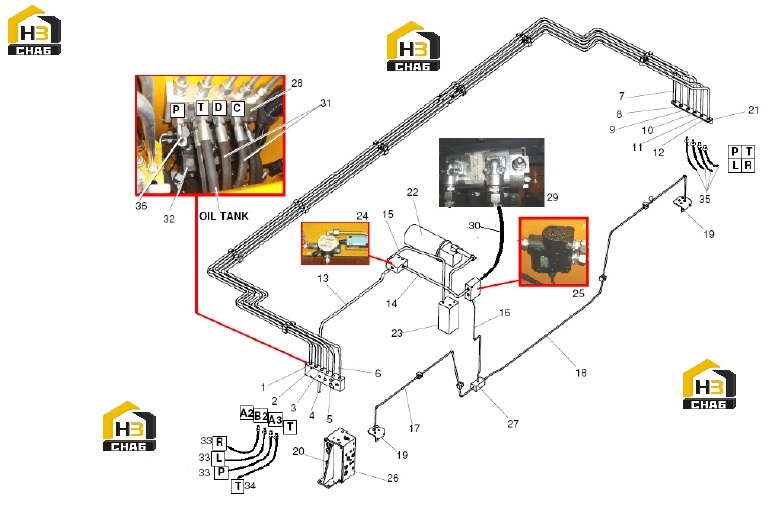

Гидросистема рулевого управления

← Система тормозная мостов Блок переключателей рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101350

Комплект:1

Примечание:

№ на схеме:2

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101351

Комплект:1

Примечание:

№ на схеме:3

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101352

Комплект:1

Примечание:

№ на схеме:4

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101353

Комплект:1

Примечание:

№ на схеме:5

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101354

Комплект:1

Примечание:

№ на схеме:6

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101355

Комплект:1

Примечание:

№ на схеме:7

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101356

Комплект:1

Примечание:

№ на схеме:8

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101357

Комплект:1

Примечание:

№ на схеме:9

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101358

Комплект:1

Примечание:

№ на схеме:10

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101359

Комплект:1

Примечание:

№ на схеме:11

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101360

Комплект:1

Примечание:

№ на схеме:12

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101361

Комплект:1

Примечание:

№ на схеме:13

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101407

Комплект:1

Примечание:

№ на схеме:14

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101353

Комплект:1

Примечание:

№ на схеме:15

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101405

Комплект:1

Примечание:

№ на схеме:16

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101380

Комплект:1

Примечание:

№ на схеме:17

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101377

Комплект:1

Примечание:

№ на схеме:18

Наименование:ЖЕЛЕЗНАЯ ТРУБКА

Каталожный номер:00101376

Комплект:1

Примечание:

№ на схеме:19

Наименование:КРОНШТЕЙН

Каталожный номер:00075212

Комплект:2

Примечание:

№ на схеме:20

Наименование:КРОНШТЕЙН

Каталожный номер:00101359

Комплект:1

Примечание:

№ на схеме:21

Наименование:КРОНШТЕЙН

Каталожный номер:00101359

Комплект:1

Примечание:

№ на схеме:22

Наименование:АВАРИЙНЫЙ НАСОС РУЛЕВОГО УПРАВЛЕНИЯ

Каталожный номер:00088650

Комплект:1

Примечание:

№ на схеме:23

Наименование:БЛОК

Каталожный номер:00081223

Комплект:1

Примечание:

№ на схеме:24

Наименование:ДИВЕРТЕР 1/2"

Каталожный номер:004334/1

Комплект:1

Примечание:

№ на схеме:25

Наименование:РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН

Каталожный номер:00082615

Комплект:1

Примечание:

№ на схеме:26

Наименование:БЛОК РУЛЕВОГО УПРАВЛЕНИЯ

Каталожный номер:00080649

Комплект:1

Примечание:

№ на схеме:27

Наименование:КЛАПАН 3/8"

Каталожный номер:00080312

Комплект:1

Примечание:

№ на схеме:28

Наименование:КЛАПАН 3/8"

Каталожный номер:10186

Комплект:1

Примечание:

№ на схеме:29

Наименование:НАСОС РУЛЕВОГО УПРАВЛЕНИЯ/ТОРМОЗОВ

Каталожный номер:91684936

Комплект:1

Примечание:

№ на схеме:30

Наименование:КОМПАКТНЫЙ ШЛАНГ 1/2" LG.700 ED-ED D15

Каталожный номер:00099513

Комплект:1

Примечание:

№ на схеме:31

Наименование:КОМПАКТНЫЙ ШЛАНГ 1/2" 2SC LG.810 ED-ED D15

Каталожный номер:00097901

Комплект:2

Примечание:

№ на схеме:32

Наименование:КОМПАКТНЫЙ ШЛАНГ 1/2" LG.700 ED-ED D15

Каталожный номер:00097608

Комплект:1

Примечание:

№ на схеме:33

Наименование:КОМПАКТНЫЙ ШЛАНГ 1/2" LG.1500 ED-ED. DIA.15

Каталожный номер:00091481

Комплект:3

Примечание:

№ на схеме:34

Наименование:ШЛАНГ 1/2" 2SC LG.1870 E90-ED DIA.15

Каталожный номер:00097902

Комплект:1

Примечание:

№ на схеме:35

Наименование:КОМПАКТНЫЙ ШЛАНГ 1/2" LG.1600 ED-ED. DIA.15

Каталожный номер:00101463

Комплект:4

Примечание:

№ на схеме:36

Наименование:КОМПАКТНЫЙ ШЛАНГ 1/2" LG.600 E90-E90 OR.0

Каталожный номер:00089610

Комплект:1

Примечание:
